Reparación de TV Samsung LCD-relé no vienen clics, cierra apagado, en (3 / 6 paso)

Paso 3: Identificar, de soldadura y quitar los condensadores falla

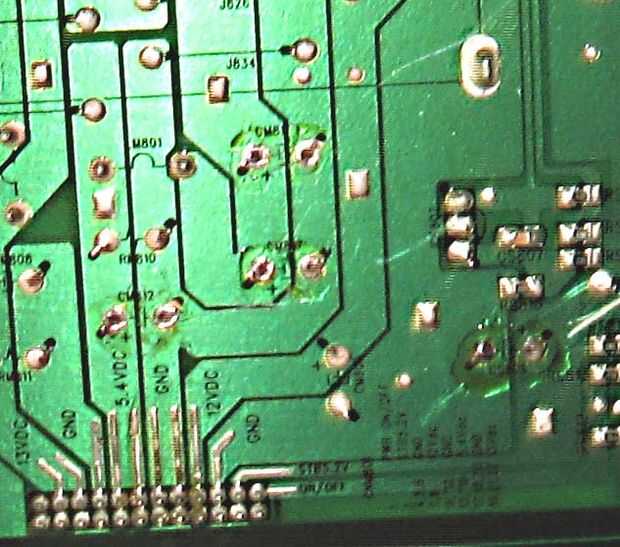

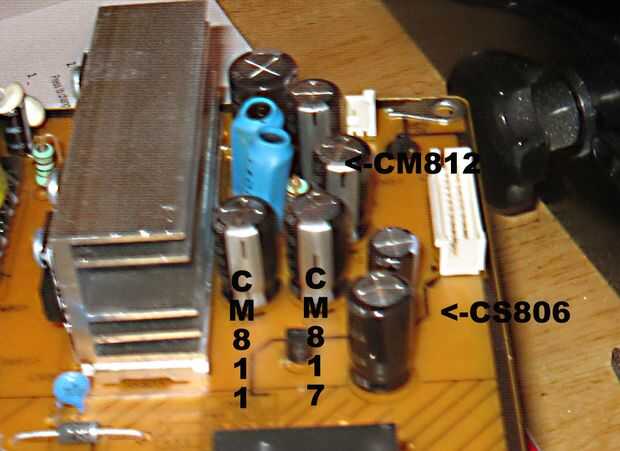

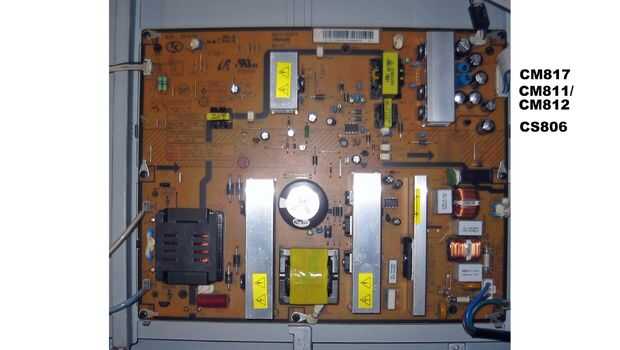

Hay cuatro condensadores electrolíticos para eliminarse: CM812, CM811, CM817, CS806.  Estos se observan claramente en la parte delantera y traseras superficies de placa de circuito de la fuente de alimentación.  (Si necesitas un tutorial sobre cómo soldar-componentes "thru-hole", hay texto y vídeo disponibles en la red.)

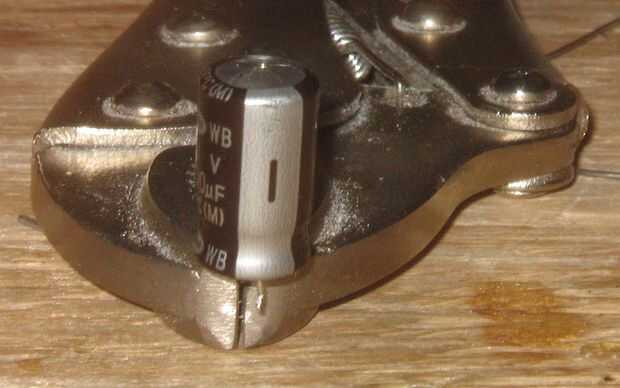

Probablemente verás que los cuatro condensadores de interés Mostrar tapas abultadas y pueden incluso ser fuga material.  En mi juego, sólo uno mostró alguna fuga, pero los cuatro fueron abultadas.  El circuito en que fueron utilizados esta marcado en 5.4V.  Basado en mis lecturas en electrónica, condensadores en general, deben ser clasificados para un voltaje que es al menos duplicar el circuito previsto.  Dado que los condensadores originales están clasificados en 10V, parece indicar que esquivar un poco puede conducir a una falla prematura.
