Reparación de un montaje de luz de la bici con la impresión 3D (1 / 4 paso)

Paso 1: CAD su pieza de recambio

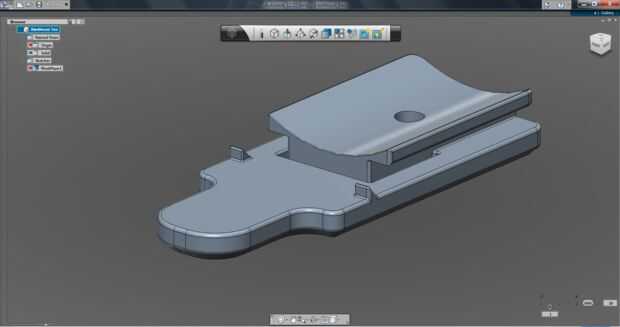

Mi primer paso fue reconstruir la parte de mi Monte bicicleta en CAD.  Mediante un conjunto de pinzas, mide las piezas de montaje de mi luz y recrearon la forma necesaria.  Usé el 123D, un software CAD gratuito, producido por Autodesk, disponible en http://www.123dapp.com/123d.

No es necesario para todos los de la función de la parte replicar exactamente.  Identificar qué dimensiones son críticas para la fijación de la luz y luego terminar sin embargo te gusta. Es importante recordar que su parte final probablemente estará fuera de un material que es menos fuerte que el original.  Añadir soporte adicional y tenga en cuenta la orientación que terminará en la impresión.  Si usas un Makerbot u otra impresora FDM (tipo de filamento), el material será mucho más débil en algunas direcciones que otros.  Un Consejo para conseguir un buen acabado es añadir filetes pequeños (~ 0,05" más o menos) a todos los bordes de la pieza ya que la mayoría de las impresoras no es eficaces en la creación de esquinas agudas.

Exportado la forma como un fichero STL para traer al software de impresión 3d.
