Reparación de un percolador eléctrico sin cuerda (similar a un hervidor eléctrico) (5 / 6 paso)

Paso 5: Cambiar el atajo de Themal

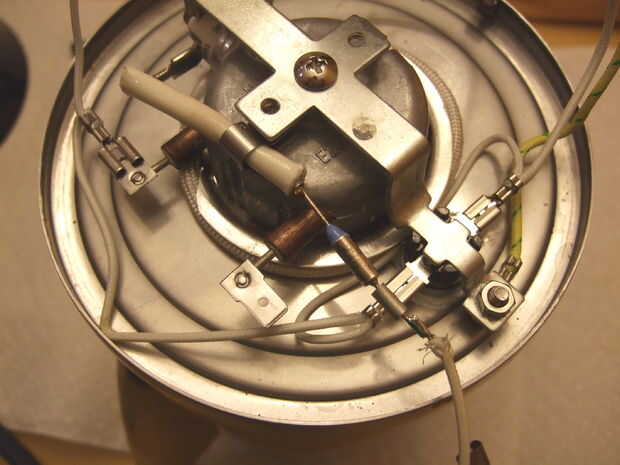

De la primera imagen aquí puedes ver que el atajo termal está sujeta a sus respectivos cables para que no se quita fácilmente. Logré mover aparte para que el alambre fue expuesto. Siempre podría cortarla, pero no quería molestar con pelar el alambre y preocuparse por tener suficiente longitud.

* Tomar una fotografía aquí es muy recomendable. El atajo termal tiene que ir en una dirección específica (nota el poco epoxi negro o azul del sello en un lado).

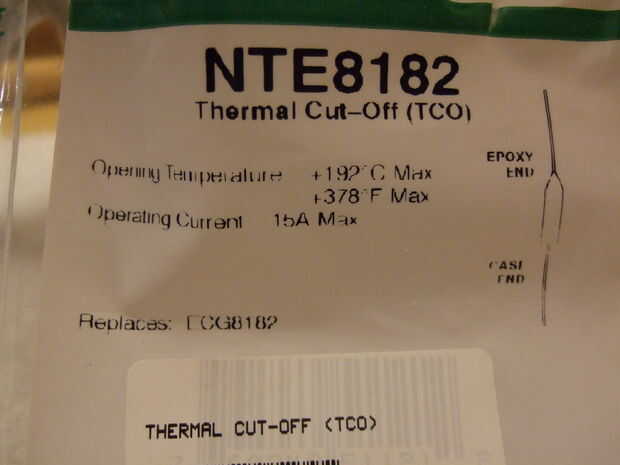

Una vez que se eliminó el atajo termal, realizó un viaje a una tienda de electrónica y encontró un reemplazo, para $1,75. También tomé algunos pasta de calor para volver a colocar los termopares.

El atajo termal fue calificado a 192 grados C. No era para el modelo exacto de la original, pero fue el mismo grado de la temperatura.

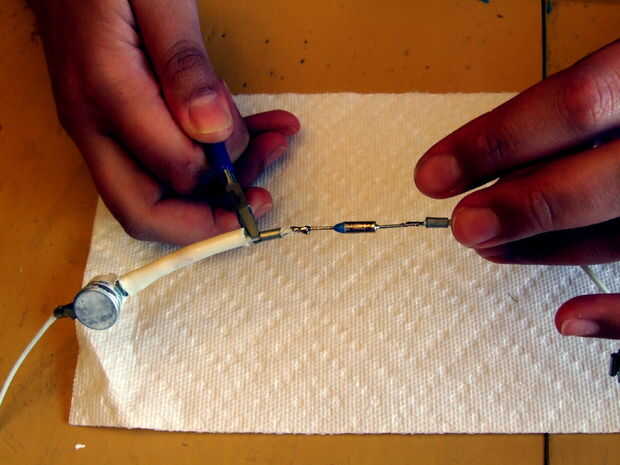

A continuación, el atajo termal fue soldado en los cables. Lea las instrucciones sobre cómo conectar el atajo termal. Requiere que una cierta longitud de conductores dejarse recto, para no molestar el sello epoxy. Además, requiere el uso de un disipador de calor mientras se suelda. Esto puede lograrse mediante el uso de un par de pinzas entre el atajo termal y el área ser soldado (para que el calor entrará los alicates grandes y no dañar el sello de epoxy).
