Paso 2: Identificar el fracaso

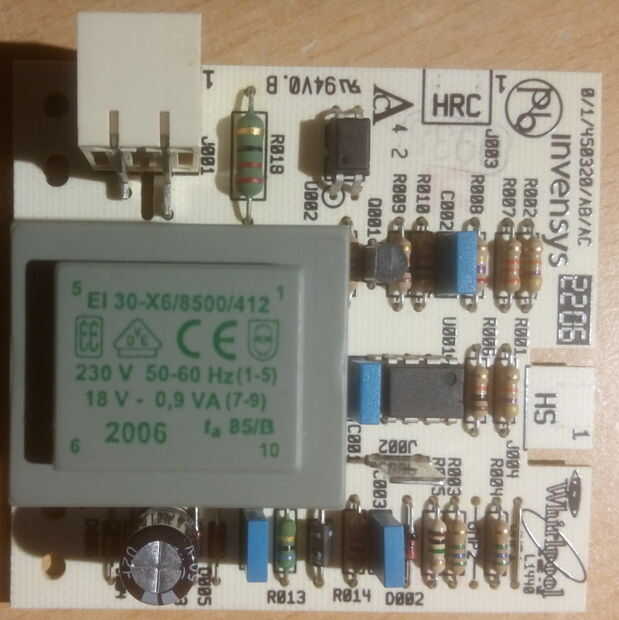

Realmente no veo cómo metales barras podía fallar. Hay probablemente algunos electrónicos detrás que está fallando. Después de quitar la campana vi que las barras de metal están conectadas a una caja al lado de la máquina. La caja tiene una tarjeta electrónica que tiene dos conectores de otros.
Así que tenemos 3 conectores:
- un grande de plástico: la fuente de alimentación (230 v)
- "Capítulo" donde se conectan las barras de metal
- "HRC" conectado a la placa principal. Es la señal a la placa principal si el contenido de la secadora es seco
Después de una rápida comprobación de la Junta de ninguno de los componentes habituales parece estar roto (diodos y capacidades).
Cuando quité la campana justo después de la máquina demostró el error me di cuenta de que el transformador (caja gris) era muy caliente. Transformador que son bastante viejos es posible que esté dañado el aislamiento de las bobinas. Así que decidí comprobar las bobinas después de desoldar el transformador.

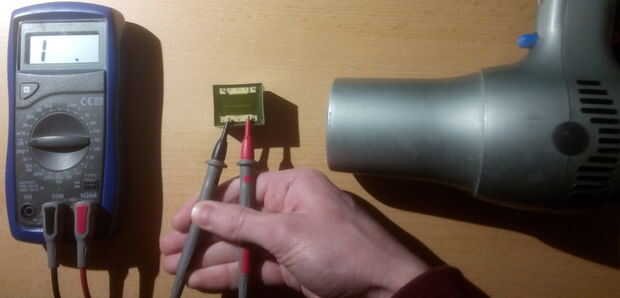

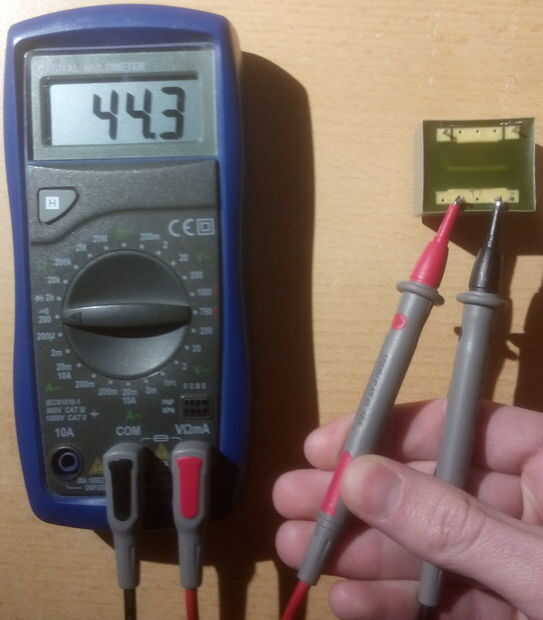

Por temperatura ambiente la resistencia interna de las bobinas parece okey. Pero después de calentar el transformador la resistencia en el lado secundario (salida) se convierte en infinita.
Esto significa que la bobina está abierta y el transformador no puede funcionar correctamente. El resto de la Junta no está encendido y el sensor no puede trabajar.
