Reparación de una impresora de fotos Kodak 500 (6 / 19 paso)

Paso 6: Aflojar la placa superior

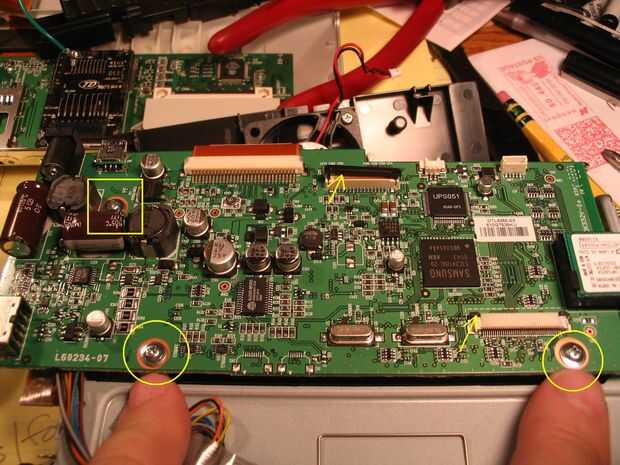

Con su pequeño destornillador phillips, retire los dos tornillos en un círculo y afloje el tornillo que indica el cuadro amarillo.  No hay necesidad de quitar este tornillo, sólo conseguirlo bueno y suelta para que pueda girar el tablero del PWB para la parte trasera.

También en la foto son las flechas que indican las piezas de fijación plástico negro para los conectores de alambre de la cinta.  En la parte delantera derecha de la foto está montado horizontalmente, y abrir las lengüetas en el extremo necesita ser empujado lejos de usted (orientado en la foto).  Cuando vuelva a montar el dispositivo, usted estará trabajando desde el otro lado, así que recuerde empujar la pieza de bloqueo negro lejos de ti, en el zócalo, para fijar el alambre de la cinta una vez que está correctamente colocado.
