Reparación de una impresora de fotos Kodak 500 (7 / 19 paso)

Paso 7: Untension la primavera y afloje la cinta

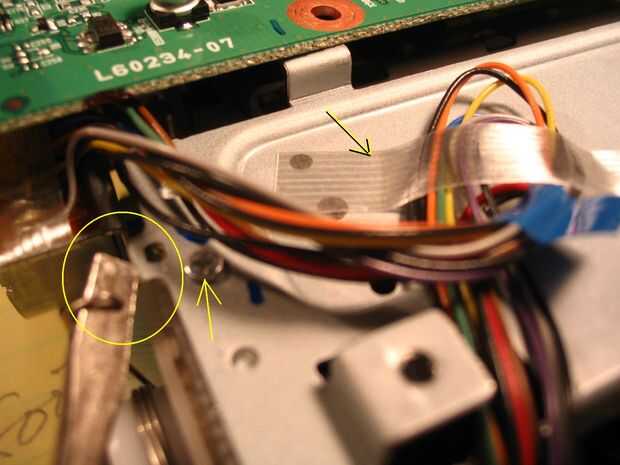

En el lado izquierdo, fuera del mecanismo de rodillo, es un muelle pequeño que cabe en un pequeño agujero en la parte superior metálica del mecanismo.  En la foto (perdón por foco), estoy usando un pequeño destornillador para sacar el resorte fuera de su agujero (el agujero en el círculo).  Puede dejar que la primavera suavemente suelta, que no es bien herida y no va a volar a través de la habitación ni nada.

La flecha al lado del círculo indica uno de los dos tornillos que han de ser eliminados en el paso siguiente.

Para terminar este paso, tire suavemente de la cinta que sujeta los cables (flecha amarilla y negra) de la caja de metal.  Deje la cinta conectada a los cables, que utilizaremos para volver a bloquear los cables cuando estamos vuelva a montar la máquina.
