Reparación monitor LCD: Cómo no ser víctima de la obsolescencia planificada (2 / 5 paso)

Paso 2: Desmontaje LCD

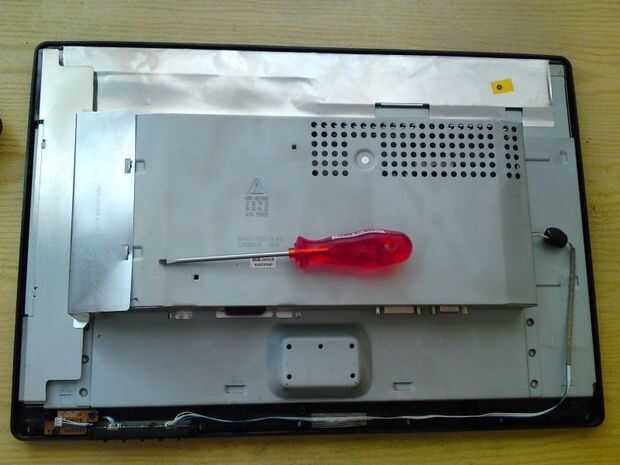

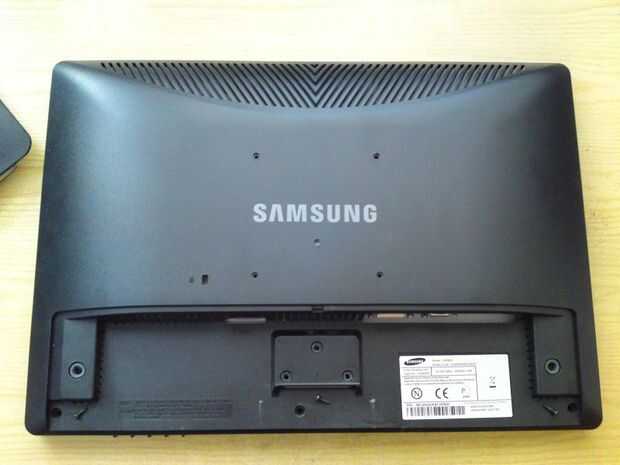

Separar todos los cables conectados al monitor. Poner sobre una superficie plana, ver abajo. Retire todos los tornillos y soporte. Casi todos los casos se unen entre sí con clips. Utilizando un destornillador plano tienes que separar ambas piezas de la cubierta. Destornillador debe ser tan paralelo al borde, como sea posible. Poner en la parte inferior del panel, en hendiduras entre las partes del caso. Lentamente empuje, hasta lanzamientos de clips.

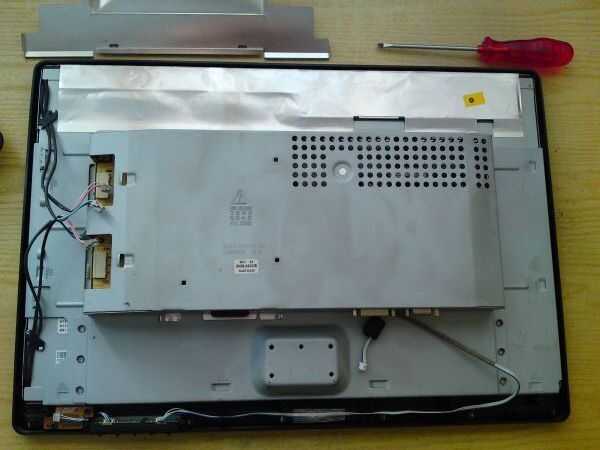

Utiliza tu sexto sentido de Ingeniero a desmantelar los escudos EMC.

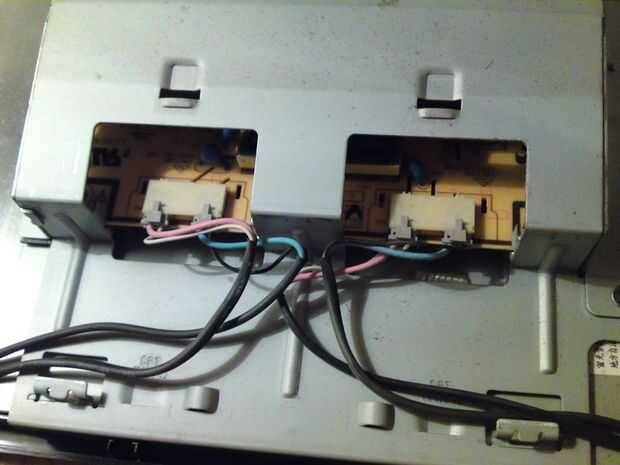

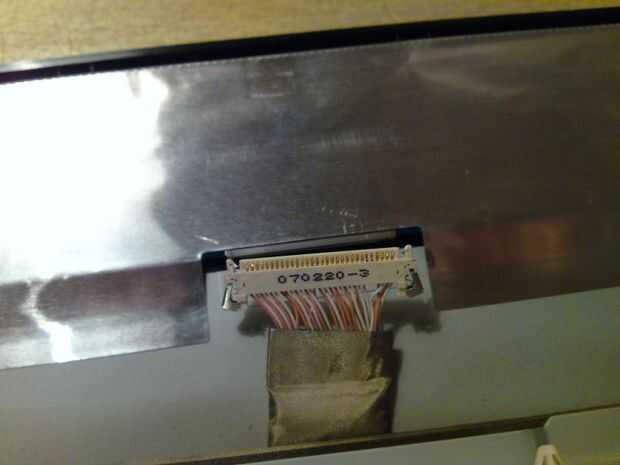

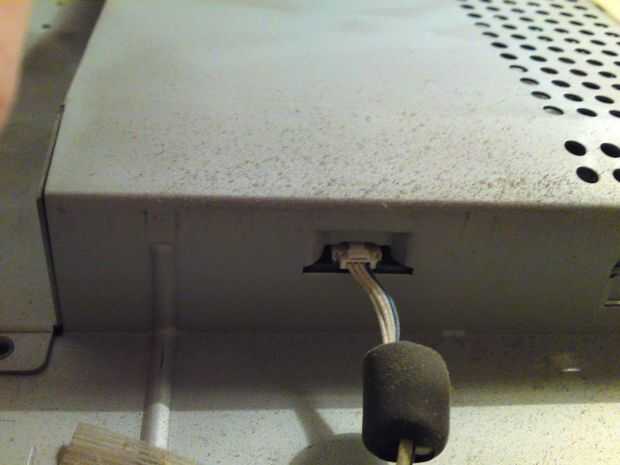

Al llegar a los cables, hacer fotos de todos los conectores, será de gran ayuda en el montaje. Cuando se hacen fotos, puede desconectar todos los conectores.

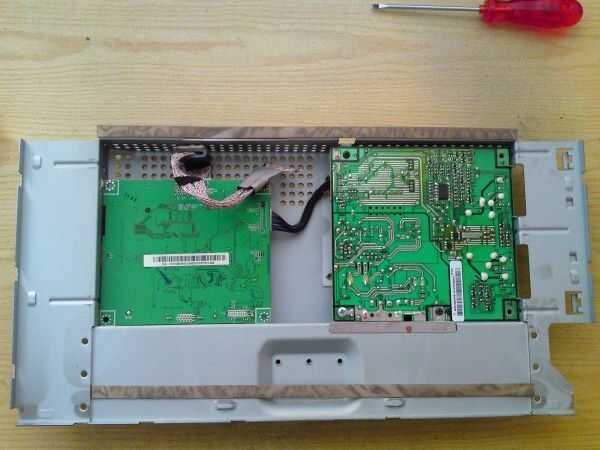

Cuando se desconectaron cables, pude sacar caja con PCBs. localizar la fuente de alimentación es fácil: buscar la Junta soldada de enchufe.
