Reparación XTD DigiTech Tone Driver Overdrive (3 / 3 paso)

Paso 3: reparación

Ahora tenemos que ver y controlar el regulador de conmutación LM2574M 3.3V.

Es el responsable de la alimentación en el pedal y su encendido y apagado.

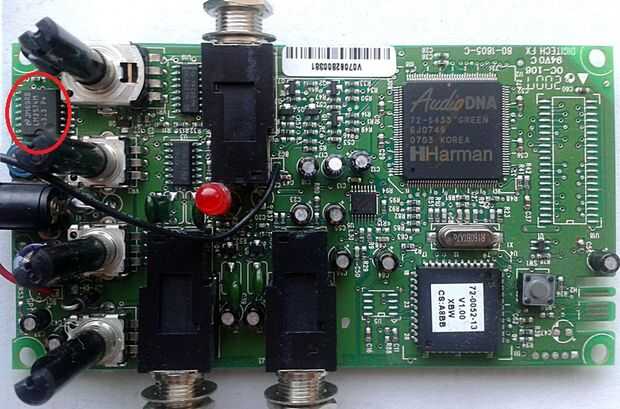

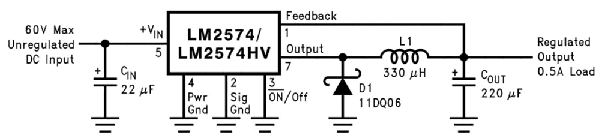

El procedimiento para la inclusión de la norma y aspecto del controlador, se pueden ver una imágenes.

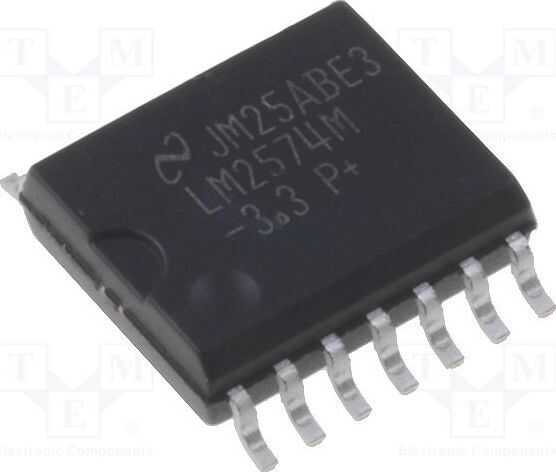

Tenemos que cambiar el regulador de voltaje LM2574M, que proporciona salida de 3.3 voltios. No cambie a LM2574M, que da 5 voltios salida - puede dañar el pedal de efectos del procesador de audio.

Para desoldar muy cuidadosamente - tarjeta de pista puede dañarse por sobrecalentamiento.

Entonces podkllyuchaem del cable de la alimentación y la guitarra eléctrica y compruebe el funcionamiento.
Si hiciste todo bien - se encenderá el LED rojo se encienda.

Instrucción en ruso puede encontrar en
