Paso 8: Control marcas

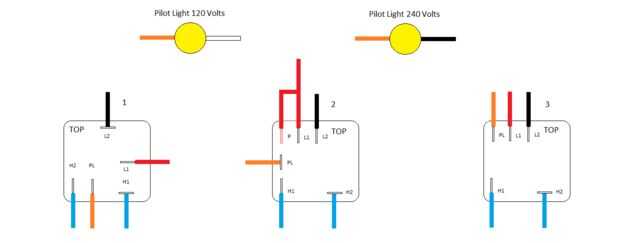

Los controles están marcados más por la parte superior del interruptor de control, que esto es para hacer seguro que está en la posición correcta.
L1, línea 1 o 1 vivo, generalmente un cable rojo, dentro del control conecta H1 y PL.
L2, línea 2 o 2 vivo, generalmente un cable negro, dentro del control que se conecta a H2.
H1, para la calefacción principal de elemento 1, dentro del control que se conecta a L1 y PL.
H2, para calentar plomo elemento 2, dentro del control que se conecta a la L2.
PL, plomo de piloto, dentro del control, que este se conecta en L1 o en un control que tiene, (como en el segundo control), PL conecta a P
P es una fuente de alimentación externa para el piloto y se puede conectar a rojo o negro, una buena práctica sería conectar al cable rojo como de la conexión interna del control de elemento.

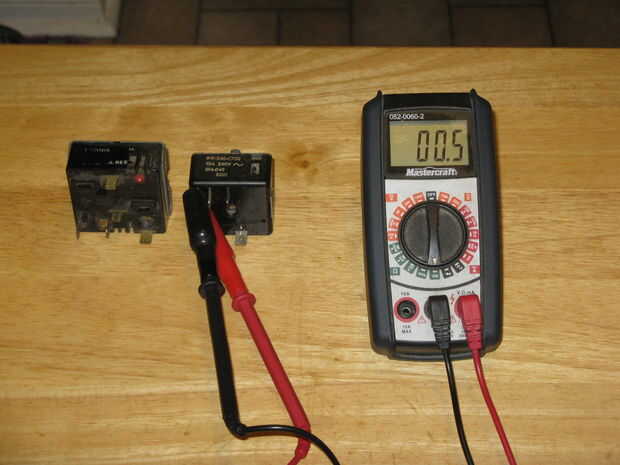

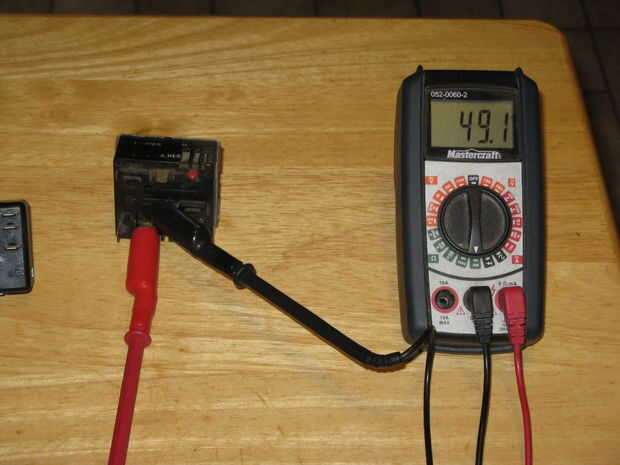

Estos pueden confirmarse su multi medidor de continuidad, encender el interruptor y pruebas de los conectores. Antes de hacer esto, asegúrese de que la estufa esté desenchufada primero o se basura su medidor.
El piloto de 120 voltios se conecta a PL en el interruptor y el cable blanco.
El piloto de 240 voltios se conecta a PL en el interruptor y el cable negro.
Que lleva el elemento el colorante de alambre le dice lo que es o hace el alambre.
El poder en la estufa debe ser rojo de cuatro alambres (vive uno), negro (en dos), blanco (neutro) y verde (tierra).
Verde va al cuerpo de la estufa, la estufa para protegerse contra cortocircuitos de puesta a tierra.
Rojo y negro le da 240 voltios.
Rojo y blanco o blanco y negro le da 120 voltios.
