Reparar un monitor LCD con luz de fondo temas (6 / 12 paso)

Paso 6: Identificación de propósitos de circuitos

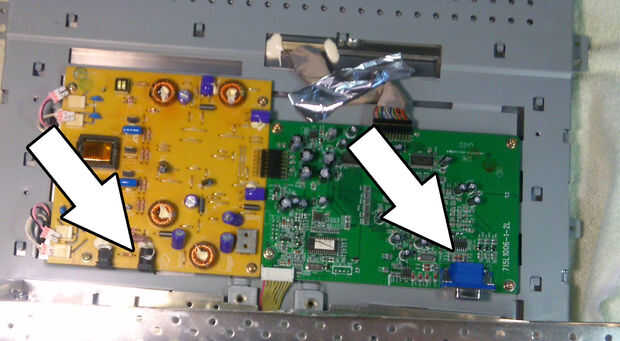

Sigamos determinando que circuitos tendremos que centrarnos. Es muy sencillo determinar qué es el trabajo de cada placa. La forma más sencilla de determinar lo que las tablas hacen es mirar los enchufes en la Junta. La flecha de la izquierda está apuntando al conector que proporciona la energía al sistema. La flecha de la derecha apunta hacia el conector VGA que se utiliza para introducir el vídeo desde el ordenador.

Ahora ya porque el tema es que el monitor no se queda encendido, que sabemos que es un problema con la placa de potencia porque el monitor o no está recibiendo suficiente energía o no está.

Desde aquí, vamos a eliminar la placa de potencia. Se unirá con aproximadamente 4 tornillos. Puesto que ya hemos desconectado los cables de iluminación posterior, podemos quitar los tornillos y quitar la placa de potencia.

Puntos clave:
Flecha izquierda: tablero de potencia
Flecha derecha: tarjeta de vídeo
