Paso 1: Abrir el shell de la parte inferior

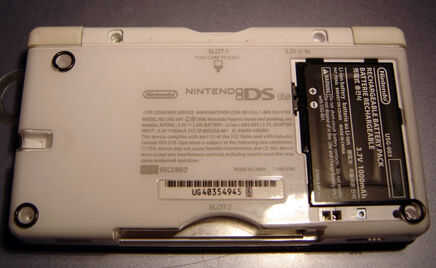

Quite la tapa y saque la batería. Ahora habrá un tornillo tri-wing en la esquina inferior derecha de la consola (previamente cubierta por la tapa de la batería), así como otros dos en las esquinas superior izquierda y esquina inferior izquierda. Estos están marcados con anillos negros en la foto Desenrosque estos y colocarlos a un lado.
Truco útil: agarrar un pedazo de papel, cartón, tarjeta, etc. y poco de cinta. Como cada tornillo, cojín y cualquier pedazos el DS, cinta en el papel y etiquetarla para ayudarle a acordarse de donde proviene (por lo que se puede poner detrás más adelante!)
(Nota: la foto está tirada desde mi otra reparación DS, entonces los no partes NDSL.)
Además: desea trabajar en una pieza de madera contrachapada, plexiglás o algunos otros rígidos, superficie pero portable. Esto le permitirá mover su lío sin perturbar los componentes (pero si tienes un espacio de trabajo dedicado, esto probablemente no es una preocupación).
Hay dos patas de goma en la parte superior de la consola. Retirarlos para exponer tornillos de cabeza de Felipe. Puede que sea más fácil quitar las almohadillas de goma con un cuchillo aguja o hobby, pero también funciona un pequeño destornillador de cabeza plana. Hay un tercer tornillo escondido en la bahía de Slot 1, entre los dos que estaban cubiertas por las patas de goma.

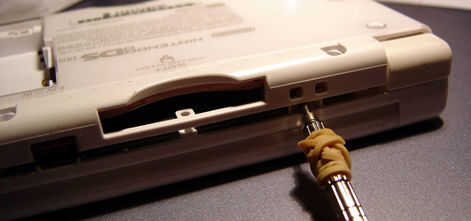

Girar la consola alrededor de para que buscas en el Slot 1 (al lado de las bisagras de la consola). Meter un destornillador de cabeza plana en la costura (ver foto) y palanquee suavemente.
Los botones de dos hombro se convertirá en un dolor real si no eliminarlos ahora. Tomar buena nota de cómo el botón, resorte y pasador de la bisagra están orientados para ambos lados antes de quitarlas. Puedes envolver un poco de cinta alrededor de cada conjunto de componentes de botón, ya que son propensos a venir aparte y perderse.

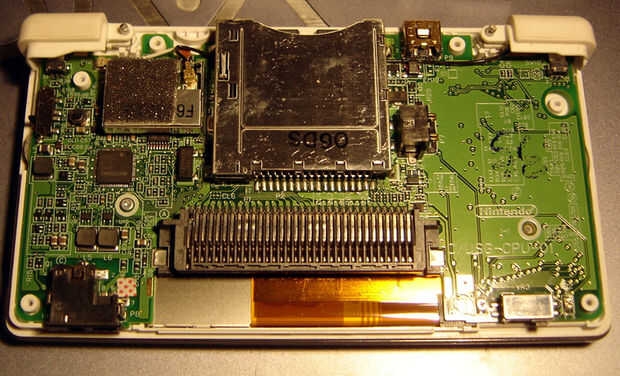

El PCB expuesto se mantiene presionado por un tornillo, cuidadosamente un círculo blanco en el mismo tablero. Quitar esto.
