Reparar un Nintendo DS Lite (2 / 7 paso)

Paso 2: Cuidado con los cables!

Me deja comiencen diciendo: estos cables son la principal causa de errores, reparaciones fallidas y dolores de cabeza general. ¡ Tienes que ser muy cuidadosos, y si hay un problema con cualquiera de las pantallas, es probablemente debido a un cable mal alineadas, mal enganchado abajo o simplemente rotas por mal manejo (muy probablemente debido a los esfuerzos de reparación).
Lea los comentarios de mi otros Instructable en la NDS, la mayoría de ellos está lamentando problemas con cables. Si es suficiente para que le avise en PRECAUCIÓN, bien lo merece cualquier suciedad resultantes de negligencia

Cuidadosamente abre la consola y presionar suavemente sobre la pantalla inferior para liberar el PCB. 'Flip' el PCB, por lo que se puede ver tanto el fondo LCD, así como la pantalla superior.

Mira los botones! Poner botones derramado parte trasera es bastante simple, pero así se podría evitar si es posible.

Ahora, habrá dos cables de cinta fácilmente visibles y uno más pequeño un poco escondido. Un cable amplio y el pequeño son para la parte inferior LCD, pero el resto del cable amplio es el relacionado con la pantalla superior.

Si está reemplazando la tapa LCD o shell: tendrá que abra uno de los cables de cinta grande (el que está más cerca de la bisagra), pero dejar los otros dos.

Si está reemplazando la parte inferior LCD o pantalla táctil: usted probablemente querrá soltar la parte inferior LCD + touch cables de pantalla, pero no toque el cable de cinta grande conectado más cercano a la bisagra.

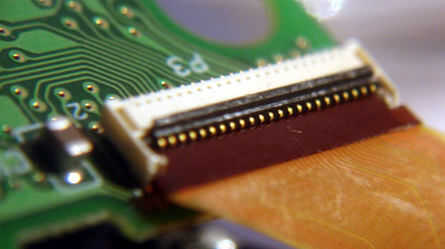

Para desenclavar los dos cables más grandes: hay dos conectores de plástico beiges a los cables a la placa. ¿Vea lo plástico negro estrecha barra acostado en el cable de cinta? Cuña con cuidado la uña, debajo del cierre negro, desde el lado del cable y luego se levante suavemente. Si utiliza un destornillador para hacer la palanca, ser extremadamente precavido no se dañen el plástico, como cualquier desalineación de cualquiera de estos cables inutilizar la consola algo.

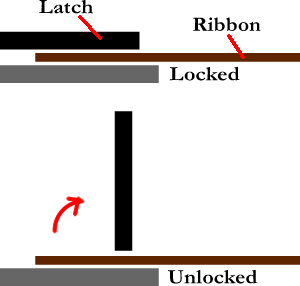

Consulte el diagrama para una ilustración simplificada de este procedimiento.

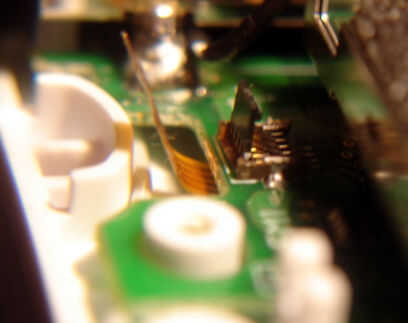

Para desenclavar el cable pequeño: Voltee el PCB para que no se puede ver la pantalla y apagar la consola por lo que es de Slot 1 (al borde de la bisagra) hacia usted. Ligeramente a la derecha del Slot 1 es un pequeño cable de conexión (el cable es aproximadamente de 2mm de ancho). ¿Ver el pequeño pestillo negro? Usted se necesita para con cuidado darle la vuelta hacia usted. Probablemente usted necesitará usar un destornillador de cabeza plana o unas pinzas.
Consulte el diagrama.

De nuevo: sea cuidadoso al tratar con estos cables.
