Reparar un teclado de ordenador (7 / 13 paso)

Paso 7: en la Asamblea de teclado

Okay... En el paso anterior, se determinó que el pin 18 del conector grande es el culpable. Que traza está dañada en algún lugar dentro del conjunto de teclado. Ahora tenemos que desmontar el conjunto del teclado. Tenga cuidado que hay un montón de pequeñas piezas en esta Asamblea. No dejes pasar ninguna de ellas! Utilice una caja de piezas, plato u otro recipiente organizada para sostener las piezas.

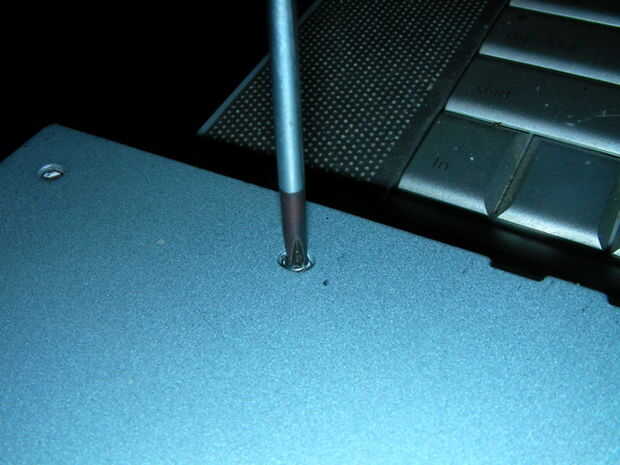

Hay 33 tornillos sobre la placa metálica de este montaje de teclado. Esto es muy típico de los teclados. Todos ellos tienen que eliminarse. Hay tres tornillos levantados adicionales que se deben dejar solo. Estos tornillos "extras" actúan para la placa con la placa de codificación de tierra cuando el teclado esté montado.

Al quitar los tornillos asequren de que el teclado es recostado sobre una superficie estable. No utiliza sus piernas!

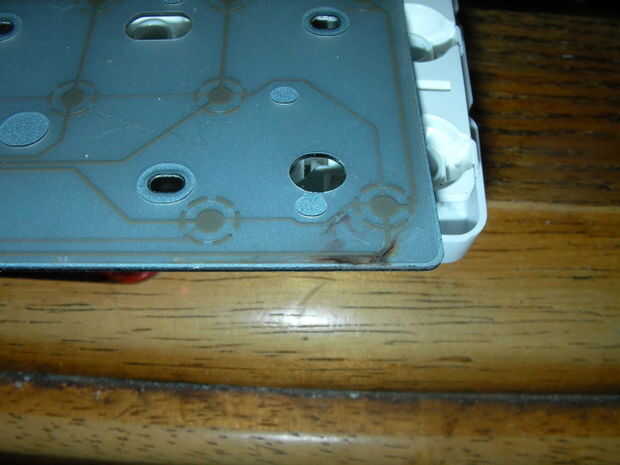

Una vez que se quitan todos los tornillos de anclajes, levante cuidadosamente la placa a exponer los tableros flexibles del circuito impreso. Se trata de la matriz actual del teclado. Busque cuidadosamente cualquier decoloración que posiblemente indiquen la zona problema.

Cuando levante la matriz tenga mucho cuidado. Hay una pequeña tapa flexible en todas las posiciones clave. Estos recogidos y almacenados con seguridad mientras que trabajamos.

Nos podemos apartar las teclas después de que hemos puesto a los casquillos pequeños. Sólo necesitamos trabajar con las hojas de la matriz.
