Repele el PIR motion sensor (covert) Altavoz caja alarma del gato (3 / 13 paso)

Paso 3: Conecte el Sensor de PIR:

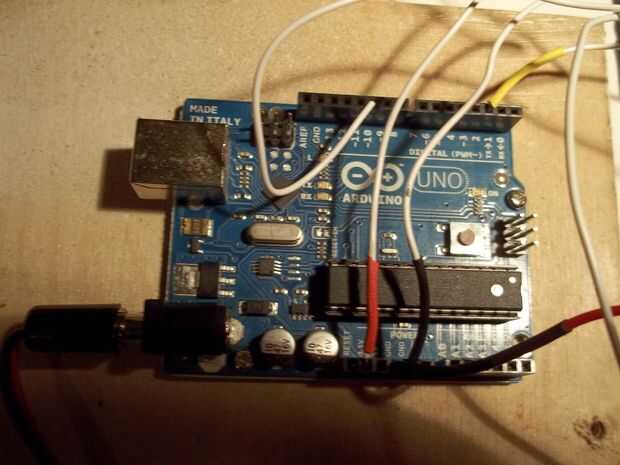

Primero se conectará el arduino con el sensor de movimiento PIR. Recoger los cables y cortar tres a cerca de 6 pulgadas y los extremos de la tira para que fácilmente puede ser conectados en las ranuras de la arduino. Recomienda utilizar cables de diferente color o encogimiento del tubo para hacer más fácil recordar las cosas.

Una vez que se cortan los cables, necesita de la soldadura de los cables para el sensor PIR.

Los cables con el tubo de la imagen (negro, rojo y amarillo) son los cables mi PIR.

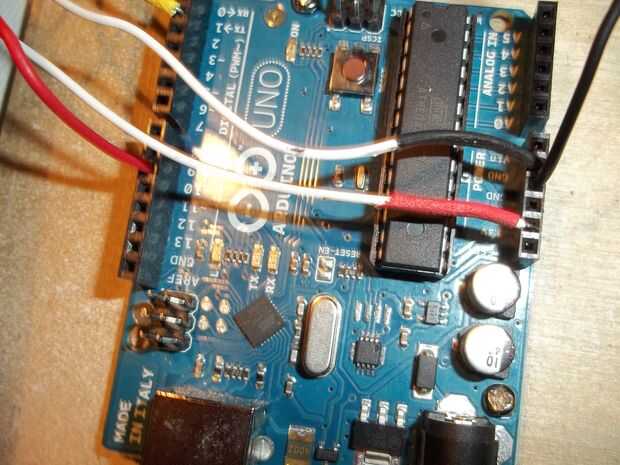

Enchufe el cable 1: En la segunda ranura GND del arduino y tuerza el extremo opuesto del cable en la clavija de tierra del PIR. (negro en la imagen)
Cable 2: ranura 5v de arduino a VCC del PIR. (rojo en la imagen)

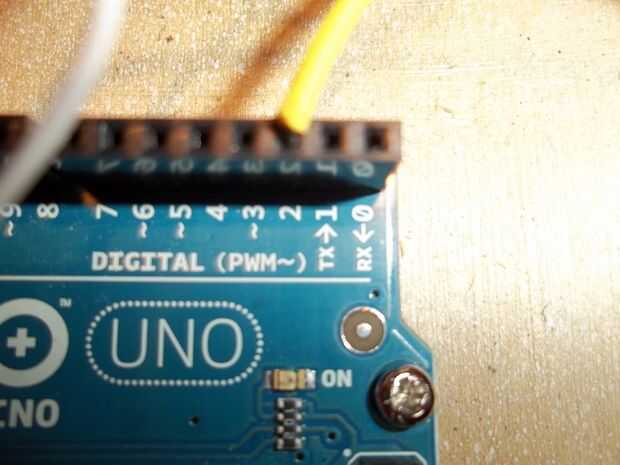

Cable 3: Ranura 2 a de la arduino a la peg en el PIR. (amarillo en la imagen)

ADVERTENCIA: No conecte VCC a VIN. Quemado mi arduino esta manera.
