Paso 3: Prueba de componentes y conectar el circuito en protoboard
De los pasos más importantes es para probar el componente que va a utilizar ya que simplemente es un CI hacia abajo por lo que crees que su diseño tiene algo mal pero no es así.

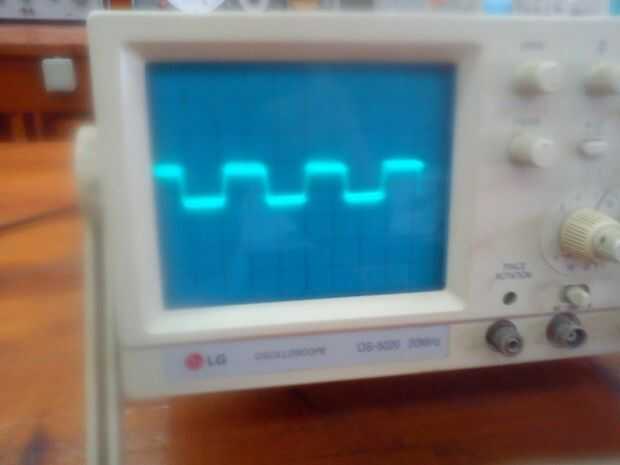

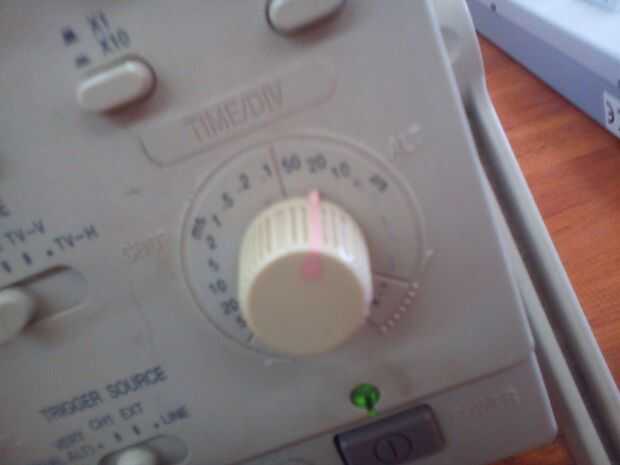

Primera: Prueba el NE555 para asegurarse de que su funcionamiento y la salida es preciso Plaza onda hecho esto usando el osciloscopio con el tiempo adecuado por división según su frecuencia de salida. Entonces prueba de comparación de entrada y salida en distintos canales del osciloscopio la salida del amplificador.

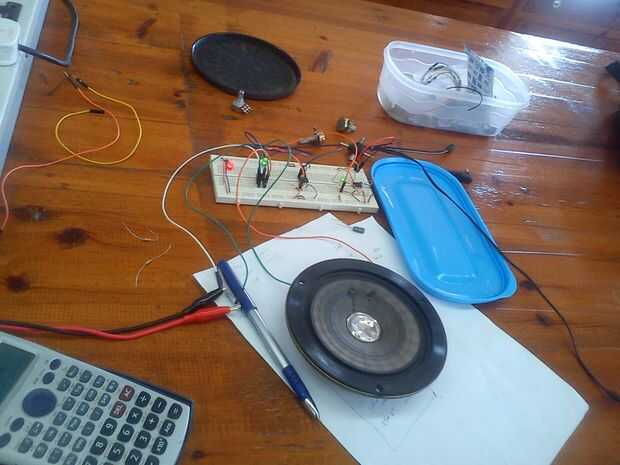

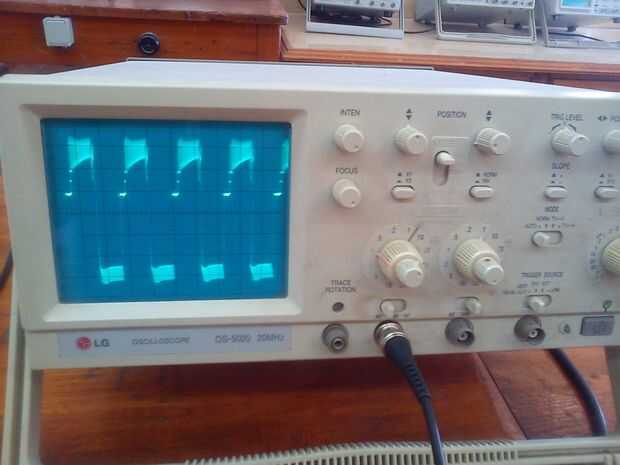

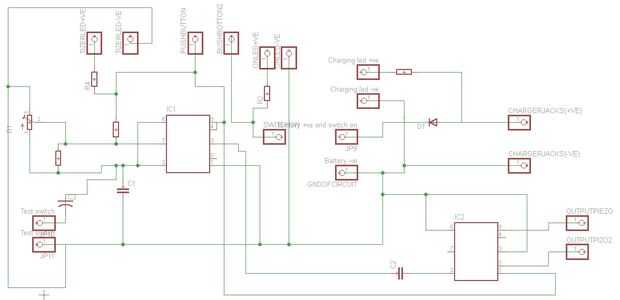

Segundo: Conecte el circuito como se muestra en el esquema en protoboard y mostrar la salida del oscilador primero luego de la entrada y salida del amplificador. Revise el amplificador de forma de salida de frecuencia debe ser 22.000 KHZ menor que no será aceptable que también te darás cuenta que la onda cuadrada no precisa clara y esto es una desventaja de esta forma debido al efecto de la carga. utilizando causa altavoz grande carga altamente efecto usé distorsión más grande que el altavoz.
Tercera: Cálculos de potencia acústica (esta parte es realmente difícil discutido allí usted puede entrarme en contacto con él es necesario) pero como un resumen de la hoja de datos del amplificador se encuentre eficiencia VS la curva frecuencia y temp, asumimos constante c 27 temp tuvimos ahora la eficiencia a 22KHZ después de eso, la eficiencia es la potencia acústica de salida sobre la entrada eléctrica señal (necesita un circuito equivalente para el altavoz lo encontrará en la hoja de datos) la ecuación completa será en términos de valores de resistencias por lo que podría controlar potencia acústica.
Tercero: Si la salida que te visto en vídeo así que estás listo para probar el dispositivo con un perro (como un Consejo hacer esto con perro pequeño o tu perro no moleste un perro salvaje): D.
