Paso 4: Diseño de PCB y fabricación usando el águila
Para terminar tu proyecto tienes que convertir el circuito de placa a placa de circuito impreso. Sus mucho pasos que se siguen para producir un bien fabrican PCB.
Hay muchas técnicas para fabricar pcb tales como:
1) método de transferencia de calor de la tinta:

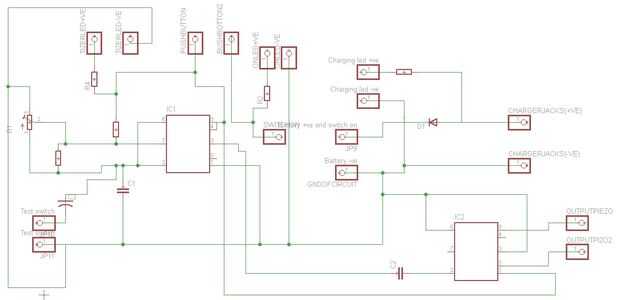

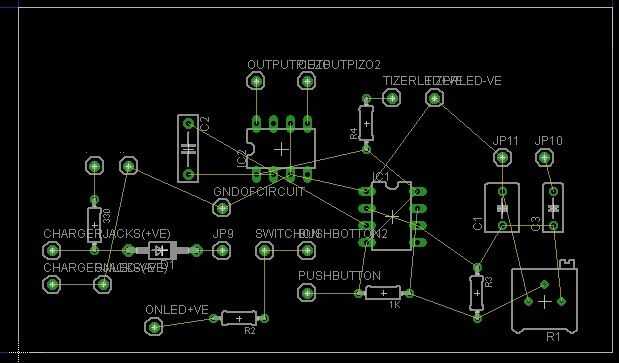

paso 1: la fabricación comienza desde el software de enrutamiento que es águila (también podría hacerlo por proteus pero prefiero águila tan simple y algoritmo de enrutamiento es mejor), águila utilizada para dibujar un esquema de su diseño luego para convertirlo en un diseño de tablero que tienen los autobuses de la rutas. Es muy fácil y usted podría aprender en horas, así que después de que dirija el diseño con el cableado apropiado y adecuado tamaño del PWB (debe dejar distancia entre buses o cables para evitar acoplamiento entre entonces debido a la alta frecuencia electromagnética).

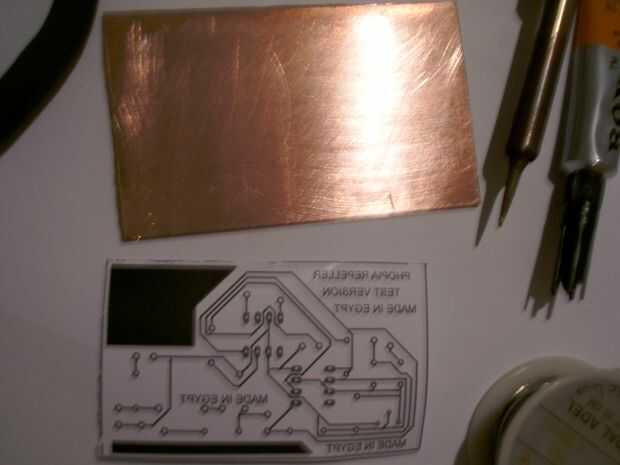

paso 2: Imprimir este diseño en papel brillante espejado (punto más importante) usando impresora láser (segundo punto)
paso 3: Limpiar la pieza de tablero del PWB muy bien con papel de lija suave para quitar la capa oxidada y huellas dactilares (para que no toque otra vez). Cortar el papel brillante en el diseño y deja sobre margen de 0,5 cm de los lados y coloque el diseño impreso en la cara con la capa de cobre
paso 4: Uso plancha de ropa haciendo círculos para la temperatura de modo seda hasta encontrar el diseño impreso comienza a aparecer dejando el papel hasta la capa de cobre. dejar enfriar el lavado por agua para quitar los papeles de ella.

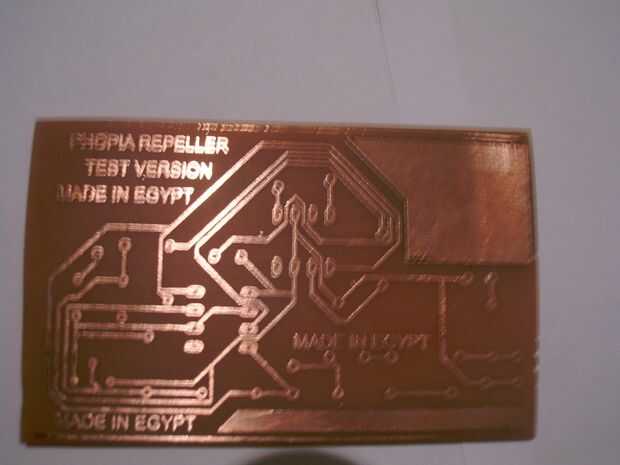

paso 5: Poner el tablero en el grabado ácido cloruro férrico hasta que grabe todo el cobre al descubierto y deja la tinta cubierta cobre esto llevó unos 20 minutos según la concentración de su ácido.
paso 6: Utilice el taladro eléctrico para abrir agujeros para el componente de los agujeros.
paso 7: Monte los componentes según el esquema y les de la soldadura usando la soldadura de hierro y alambre de soldadura.
paso 8: Controlar el circuito y conectar la energía a él.
2) máquina de fresado CNC:
Este es el mejor método para fabricar el PCB si tuvieras una máquina CNC. después de diseñar la ruta y autobuses por eagle el archivo de salida es utilizado por el software del CNC tras determinar capas de quitar capas de perforación para que no tenga que taladrar o grabado ácido y cobre.
Exposición Ultravioleta 3):
Es similar al primer método pero en lugar de usar ácido utilizar luz ultravioleta para actuar con tinta y tinta de transferencia al cobre.
y por supuesto hay muchos otros métodos para hacer esto
