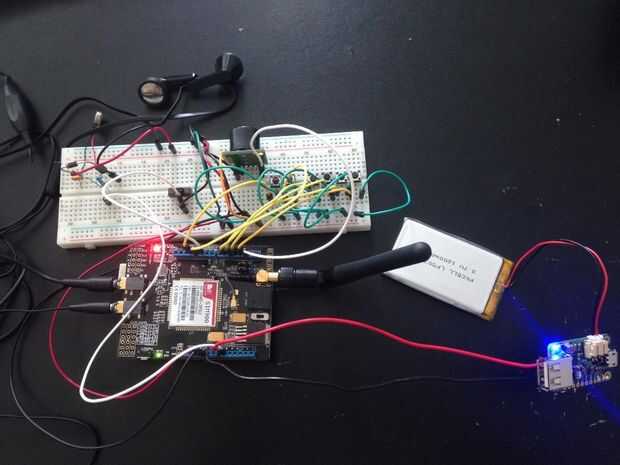

Paso 3: Protoboard el circuito
Siempre es una buena idea al pan del tablero del circuito a correr un par de pruebas antes de soldar los componentes juntos.
En general el circuito contiene parte 3
#1 - llamada telefónica y mensaje switchesFor los 6 interruptores (llamada 4 y texto 2) conectan un extremo al interruptor a GND y el otro extremo
- Llame al 1 botón al pin 4 en el Arduino
- Llame al botón 2 al pin 11
- 3 botón al pin 5 de la llamada
- Llamada 4 botón al pin 12;
- Mensaje de texto 1 a pin 3 en el Arduino
- Mensaje de texto 2 al pin 10
- Además, conectar el interruptor para el modo a pin 6
#2 - sensor de ultrasonidos y motor de la vibración
- El diodo es conectado en inversa sesgo en paralelo con el motor, actúa como un protector contra sobretensiones para las puntas que el motor puede producir.
- Transistor 2N2222 se utiliza para proporcionar la amplificación actual
- 0.1µF condensador absorbe picos de voltaje producidos
- Resistencia de 1KOhms se coloca en serie con la base del transistor
Fuente de 5V #3 con el cargador de 500 Powerboost
- Conectar + ve y - ve justo debajo del puerto USB del poder impulsan a Vin y a GND de Arduino
- Además conectar un interruptor entre el bate - ENable - GND, para más detalles consulte el paso 10
