Paso 3: Conexión electrónica
No instale los pernos de la rúbrica en el Nano.
El Nano se instalará con el puerto USB en la parte superior y hacia el exterior.

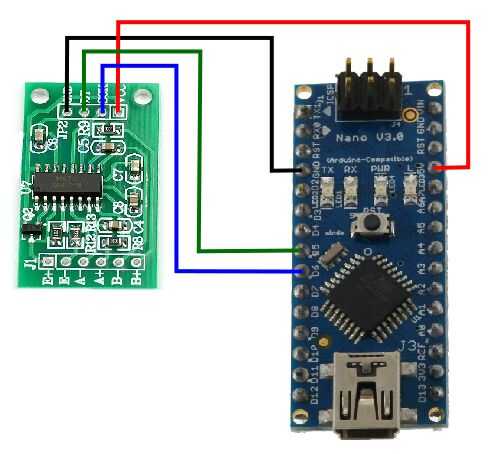

La HX-711 y Arduino Nano alambre juntos. 75mm del cable debería ser suficiente.
- Alimentación de 5V: HX-711 VCC - Nano VCC [J2 Pin 4] (no VIN)
- GND: XH-711 GND - Nano GND [J1 Pin 4]
- Datos: HX-711 DT - Nano D5 [J1 Pin 8]
- Reloj: HX-711 SCK - Nano D6 [J1 Pin 9]

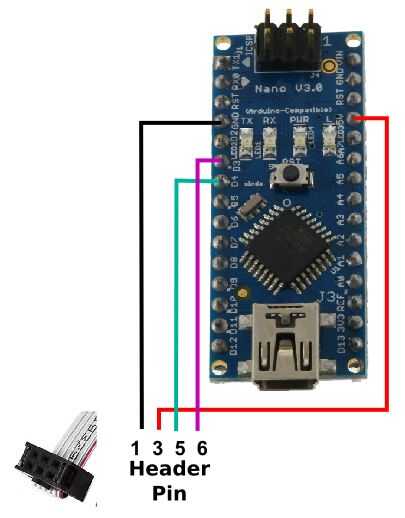

Cable Nano cable de rampas. Hice mi cable 800mm de largo.
- Alimentación de 5V: Nano VCC [J2 Pin 4] (no VIN) - Cable 3 Pin
- GND: Nano GND [J1 Pin 4] - Cable Pin 1
- Ztrigger: Nano D4 [J1 Pin 7] - Cable Pin 5
- Pulso de Tara: Nano D3 [J1 Pin 6] - Cable Pin 6

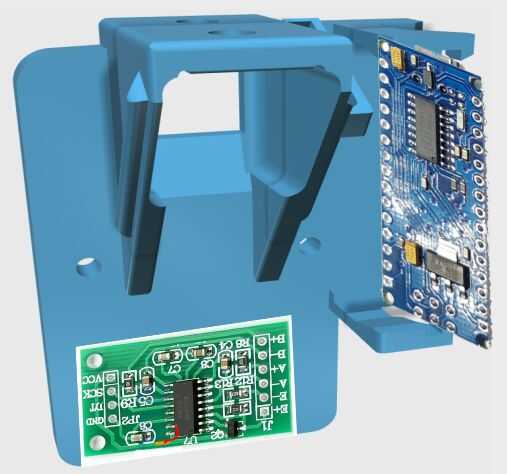

Conecte HX-711 y Nano en el montaje posterior extremo caliente, montaje de celda de carga en el soporte posterior y conectar los cables. Meter el cableado de carga repuesto celular debajo de la tabla de HX-711, con un trozo de cinta aislante para mantener temporalmente en su lugar.

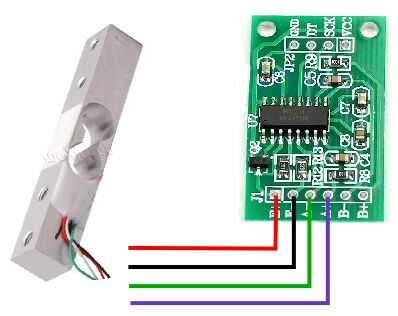

Finalmente, alambre de la celda de carga a la HX-711:
- : Sentido (Vavdd) celda de carga rojo cable - HX-711 E +
- : Sentido celda de carga negro cable de tierra - HX-711 E-
- Celular-: Cable célula de carga verde - HX-711 A-
Celular +: célula de carga blanco /cablemorado - HX-711 A +
