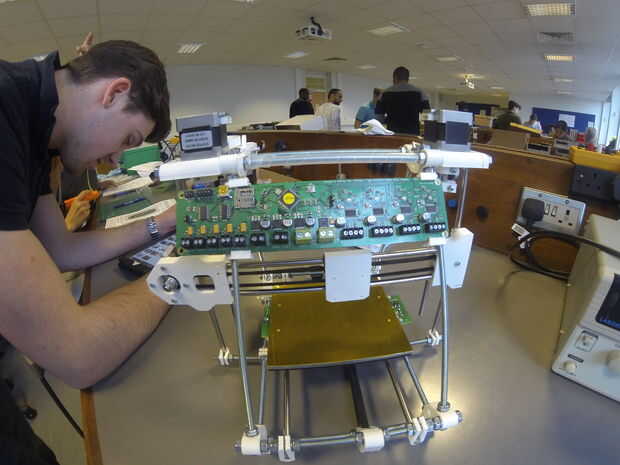

Paso 8: cableado
http://RepRap.org/wiki/RepRapPro_Huxley_wiring
Seguido el enlace tal como se describe a excepción de los cambios a continuación:
En las instrucciones pero muy importante: usted hará graves daños para su electrónica de RepRap si está conectado al revés, al cortocircuito hacia fuera de alta dispositivos como motores y calentadores y para conectar dispositivos de alto voltaje como controladores paso a paso para indicar entradas como sensores de temperatura. No prestando mucha atención a las instrucciones podría resultar en el soplo de la placa de circuito.
En general, soldadura se encontró mejor para la conexión de los cables/clavijas que prensarles siempre que era posible.
Rutas de cable:
Plan a donde correr los cables con antelación para asegurarse de que permanecen alejados de las piezas móviles. Fotografías en el sitio web no son útiles que hasta el final.
Paso 1: El protector de tubo PTFE
Seguido de la descripción
Paso 2: El controlador de
Los clips PCB demostraron para ser muy incómodo y mal funcionamiento. Sí, mantener el PCB en su lugar hasta que necesite a tocarlo, como conectar los cables etc... Se recomienda no molestar con las pinzas hasta que se complete el cableado.
Paso 3: Energía
Los dos cables fueron slipt un poco más lejos de los pernos del enchufe de alimentación conexión en lugar de la heatbed y la Melzi. Esto es para una mejor gestión de cable y para asegurar una conexión sólida ya que es difícil de tirar el termo retráctil sobre el perno del enchufe eléctrico.
Paso 4: Los motores paso a paso
Seguido tal como se describe
Paso 5: Topes
No encontrado ningún problema con los tornillos incluidos.
Paso 6: Extremo caliente
Seguido tal como se describe
Paso 7: Calienta los cables de señal de cama
El conector de cuatro vías resultó para ser totalmente inútil, no tira el cable y la conexión era muy inestable. Plegadores y termoencogibles fueron utilizados para conectar con el conector de cuatro en la parte inferior de la cama. Usted puede considerar retirar la cama del Monte ya que era difícil hacer los plegadores individuales sobre las clavijas en tal ángulo torpe. Deje suficiente cable para la cama se mueva libremente.
Paso 8: Cable USB
Seguido tal como se describe
Paso 9: Doble check
No se puede subrayar lo suficiente la importancia de la corrección del cableado.
