Representación física del sonido (5 / 7 paso)

Paso 5: Preparación para el molino

Mi plan para esta obra iba a tener un resultado final de yeso, de la misma forma que ves en Rhino. (Imagen 1)  Para hacer esto, seré haciendo una caja sólida que restará entonces la forma de onda, por lo que yo se muele hacia fuera la negativa y echando entonces el positivo.  Este es el se describe en el siguiente paso.

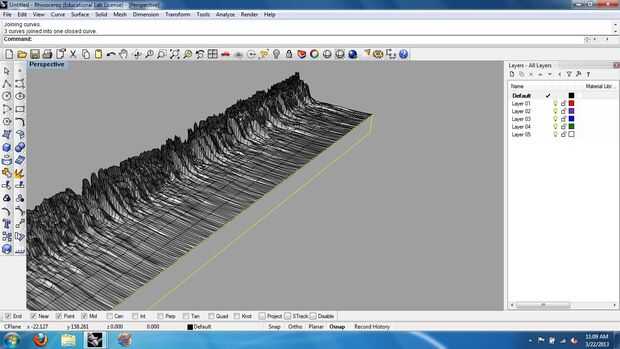

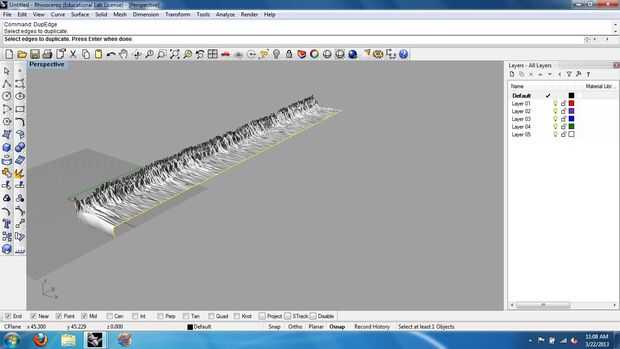

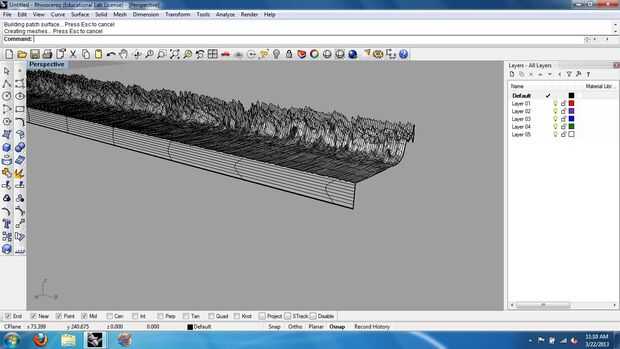

Para restar correctamente la forma de onda de una caja sólida, la forma de onda debe ser primero un objeto sólido.  Para hacer esto, primero duplica el borde de la forma de onda a partir del lado poco profundo.  Luego se dibujan líneas desde los bordes de la línea duplicada a otra línea dibujada paralela al plano C.  (Imagen 2)  Después de unirse a todas las líneas, usé el comando patch para crear una superficie.  (Imagen 3)  Hice la misma cosa a los otros tres lados y entonces crea una superficie en la parte inferior. (Imagen 4)

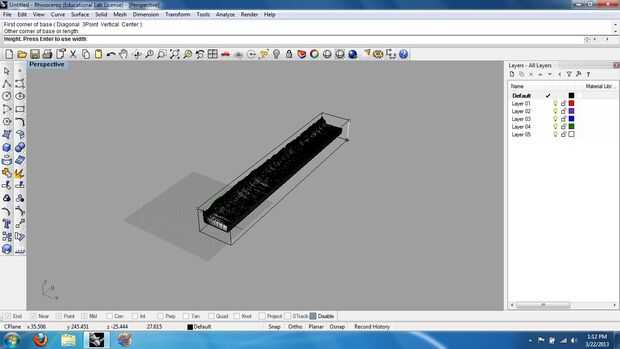

Una vez que todas las superficies se unieron juntos para crear una superficie sólida capaz de pasar la prueba de volumen (utilizando el comando de volumen para comprobar si el objeto tiene un volumen interno y por lo tanto, es un sólido real), he creado un cuadro alrededor de todo el objeto.  (Imagen 5)

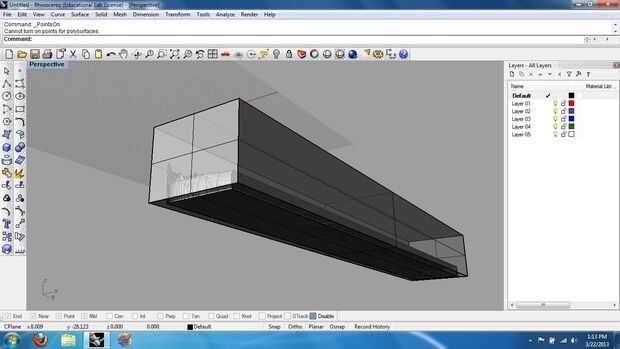

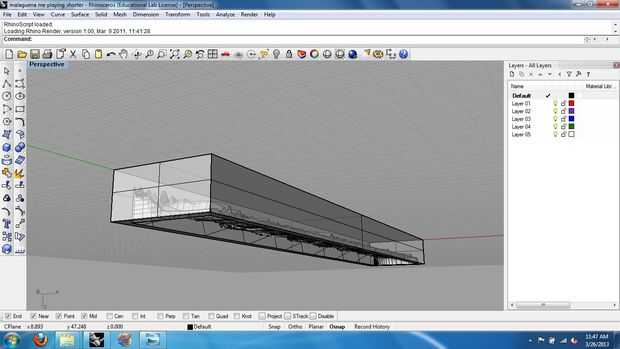

En el orden de los objetos a diferencia booleana correctamente, la forma de onda debe sobresalen ligeramente.  (Imagen 6)

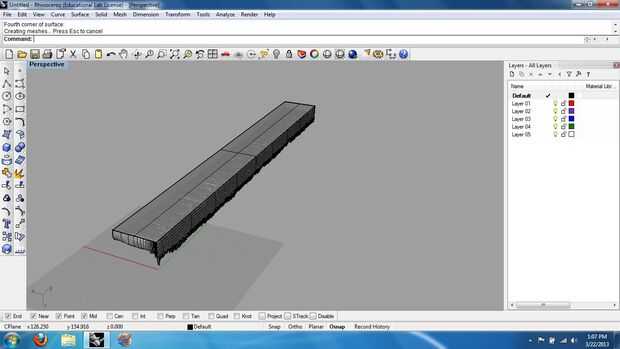

Después del comando diferencia booleana, el objeto debería verse como la imagen 7.

Flip y orientar el objeto para que la cavidad quede mirando hacia arriba, y el objeto está listo para poner en Visual Mill.

Nota: Esta es la manera en que me decidí a pasar por este proceso.  Por supuesto, con Rhino, aproximadamente hay 630 maneras diferentes de crear cualquier pieza; Esta es mi interpretación del proceso.
