Paso 2: Cómo integrar una base de acoplamiento de IPOD
Piezas necesarias:
1/16" la hoja de acrílico - Plástico grifo 2'x 2' $7,00
Cemento acrílico - grifo plástico $3,40
1 iPod 30 pin conector - Sparkfun http://www.sparkfun.com/commerce/categories.php - DEV-00704 $4,95
1 1/8" estéreo jack - Radio Shack - 274-249 $2,99 opcional

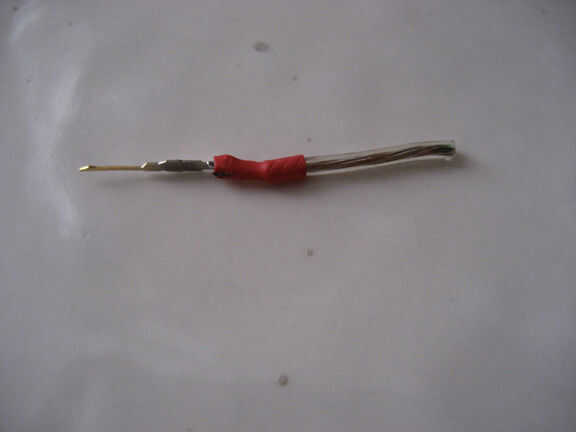

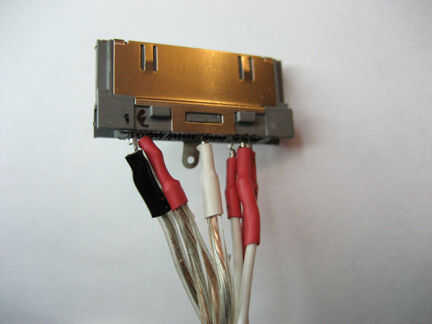

Aquí está otro Consejo. Comprar el conector de acoplamiento de Sparkfun. De hecho, no comprar el modelo que compré, tienen un nuevo uno llamado el PodBreakout, DEV-08295, $14,95 que hace soldar estos pequeños bichos mucho más fácil. He mencionado "-overs". No recuerdo cuántos errores he hecho con este conector (DEV-00704). Varias veces accidentalmente rompí despegándolo de los pasadores internos después de la instalación. Terminé teniendo que sacar pasadores de pernos que sabía que no iba a utilizar para sustituir a las que se rompió. Por cierto, si usted consigue modelo DEV-00704, me pareció mucho más fácil tirar de la clavija del cuerpo del conector, la soldadura y del calor del cable del encogimiento y vuelva hacia atrás en el cuerpo. Hay menos posibilidad de soldar pernos adyacentes dos juntos.
No creo que usted puede cortar las esquinas usando un conector iPod de uno de los de cargadores de iPod. Compré dos de ellos y encontró que sólo contienen las clavijas para cargar tu iPod. No tienen los pines de la izquierda y la derecha Audio Line Out (pines 2, 3, 4). iPod Docking conector Pinout Sálvate a ti mismo alguna angustia, acabo de comprar el conector de acoplamiento de Sparkfun...
En este punto, saque el mecanismo de cinta de cassette. Mina tenía cuatro tornillos y dos conectores. Ahora tienes un montón de espacio para una base de acoplamiento.
La fabricación de la base de acoplamiento de iPod es sencillo. Básicamente, usted está construyendo una "caja" de la hoja de acrílico de 1/16". Encuentre un lugar para la cuna. Tengo un iPod Nano 2G por lo que incluso con su estuche, era suficientemente delgada para caber en los botones de la cinta de cassette mecánico solían ser.

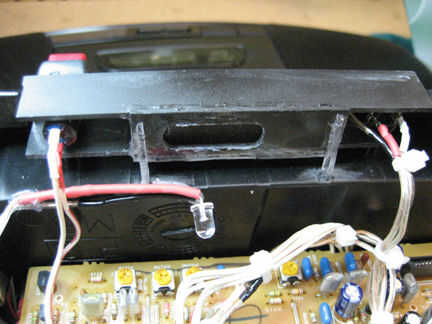

Después de que hayas elegido una ubicación adecuada, burlarse de la caja en la cartulina luego transferir a la hoja de acrílico. Recórtalo y pégalo con el pegamento de acrílico. Corte un agujero en la parte inferior para que el conector de acoplamiento encajará perfectamente en el agujero. Pegamento en este lugar sólo después de que usted es 100% seguro que todas las conexiones están funcionando correctamente, ver pasos siguientes.
Tuve que moler abajo algunos pedacitos de plástico dentro del recinto de boombox que no fue fácil porque era difícil conseguir un archivo grande en un espacio minúsculo. Al final, utilicé un cartón Lima de uñas que fue roto por la mitad. Habría ayudado una Dremel pero no tengo uno.

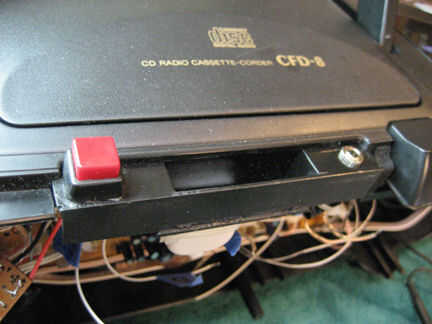

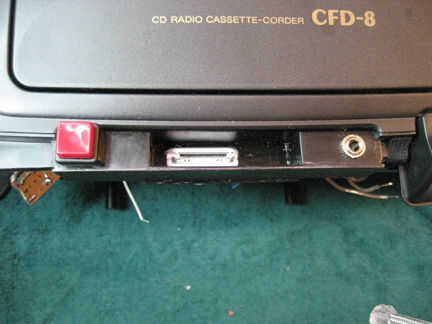

También tenía espacio suficiente para instalar y On/Off interruptor (botón rojo) y una línea estéreo en jack (vea el paso 4, abajo). Antes de pegar al boombox puedes grafitearlo como lo hice.
