Paso 4: El circuito chico

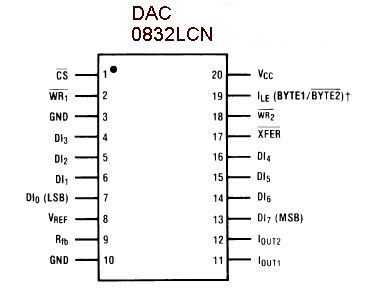

El DAC0832 LCN
Este es un excelente, barato 8 bits Digital a analógico convertidor. (DAC)
Pueden manejarse con una matriz de toma de datos, líneas de muestra de datos.
O puede configurar para hacerlo todo automáticamente en "Flujo a través de la operación".
Cito el manual:

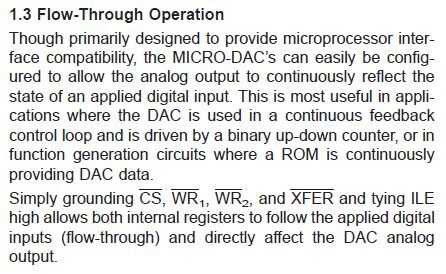

Simplemente tierra CS, WR1, WR2 y transferencia y atando ILE alta permite dos registros internos seguir las entradas digitales aplicadas (flow-through) y afectan directamente a la salida analógica del DAC.
OK eso es cuatro conexiones para el chip de baja y un sistema a 9V - fácil.

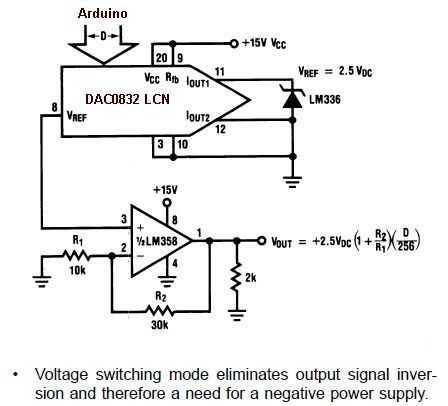

No queremos cualquier tensión negativa hacia fuera por lo que dice el manual debemos utilizar "modo conmutación de tensión" y el diagrama de la fuente.
Todos tenemos que hacer es sustituir un pequeño amplificador de Audio en lugar del que sugieren.
El amplificador de Audio LM386-N

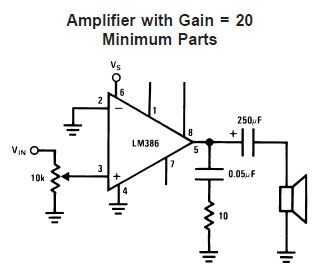

Manual del amplificador proporciona un mínimo de piezas diagrama, proporcionando una ganancia de 20 (demasiado para nosotros- pero tiene un control de volumen).
Todo lo que necesitamos hacer es agregar un condensador entre el CAD y el amplificador para que sólo amplifican señales de CA.
También hay que añadir un par de condensadores cerca de la clavija de suministro de cada uno de nuestros chips de otra manera llegaremos a zumbido de la fuente de 9V.
