Paso 6: Prueba del DAC
Dejar la conexión entre el circuito y el Arduino.
Ajuste el control de volumen en su circuito a mitad del camino centraa.
Encienda la alimentación de CC de 9V para su nuevo circuito.
Compruebe que el circuito está ok - no puedo aceptar ninguna responsabilidad para su circuito!
.
Energía.
Conecte el circuito al Arduino.

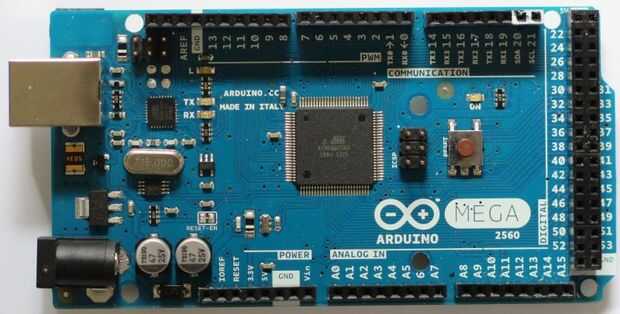

En la Mega use alfileres 22-29. (PORTA) No confunda los dos pasadores de 5V por encima!
En la ONU use alfileres 0-7. Se trata de PORTD
Conecte el 0V de la fuente de alimentación a los 0V en el Arduino.
Energía para arriba.
Abrir este programa de prueba DAC_TEST
Para la ONU, reemplace todas las referencias a PORTA a PORTD
Sustitúyalo por DDRA DDRD-esta instrucción establece todas las 8 líneas a la salida de una sola vez. Este es el registro de dirección de datos.
Configure a su monitor serial en 115200.
Conecte un voltímetro entre el CAD hacia fuera y OV
El programa establecerá la salida en líneas 255-todo sobre - voltaje máximo.
Tensión máxima de salida medio 128.
0-cero voltaje de salida (o probablemente casi cero).
Luego se paso bitwise: 1, 2, 4, 8,16, 32, 64, 128
El voltaje debe aumentar constantemente.
Si el voltaje cae hacia atrás mientras que el número aumenta le probablemente tiene dos de los cables de interconexión invertidos.
.
También debe escuchar el altavoz clic tranquilamente como los cambios de voltaje
