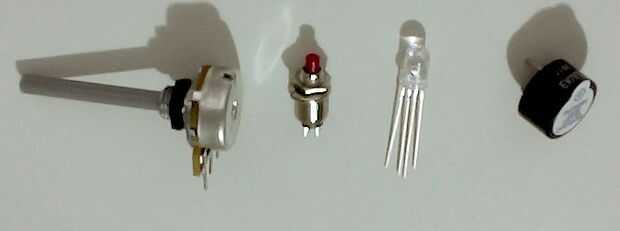

Paso 1: partes
-Placa Arduino
-RGB-Led
-Pulsar el botón
-Piezo altavoz
-Potenciómetro rotatorio
-Ω 100 resistencia (marrón-negro-marrón)
-Ω 270 x 3 resistencia (rojo-morado-marrón)
-Ω k 10 resistencia (marrón-negro-naranja)
ALTAVOZ PIEZOELÉCTRICO
-Produce notas con cierta frecuencia.
-Cuenta con dos pasadores, uno de los pines que vamos a conectar a GND y la otra a una resistencia de 100 ohmios
RGB-LED(common Anode)
-Este Led permite iluminar con 3 diferentes colores rojo, verde y azul. Básicamente es una caja con 3 LED interior.
-Se llama ánodo común porque los tres leds compartir su ánodo (ver el esquema abajo).
-Combinaremos los colores para generar otros colores que se sincronizarán con la canción.
-La patilla larga del led está conectada a + 5v y los otros están conectados a una resistencia de 270 ohmios cada una.
-En la parte plana del led encontramos el pin rojo, luego el ánodo común, pin azul () y el pin verde. Deben ser conectados como se muestra en el esquema.
POTENCIÓMETRO ROTATORIO
-Esto nos permitirá controlar la velocidad de la música simplemente rotándolo.
-Da valores entre 0-1023. Vamos a ver cómo asignar al rango que queramos.
Arduino UNO y IDE de Arduino
-Es una plataforma de prototipado de electrónica de código abierto, fácil de usar hardware y software.
-Su entorno nos permite programar el microcontrolador ATMEGA de Arduino UNO. Para más información ir a http://www.arduino.cc/
