Paso 2: Alimentación
![]()
![]()
![]()

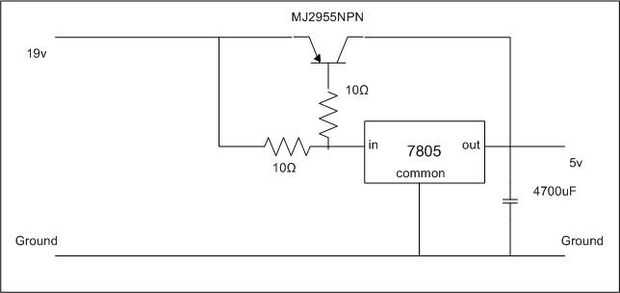

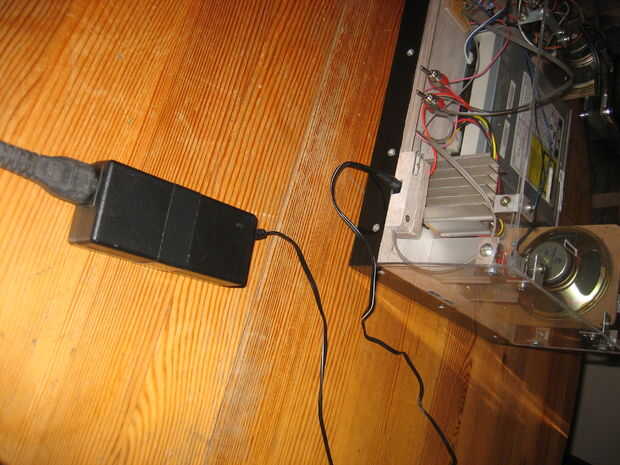

Alimentado por una fuente de alimentación portátil viejo - el portátil dejó de funcionar hace tiempo pero todavía funciona la fuente de alimentación y su salida de 19v es justo para mi reproductor de CD. El CDROM lleva 5v y 12v por lo que necesitaba para reducir la entrada 19v de mi fuente de alimentación usando a regulares de voltaje. Por supuesto puede utilizar una fuente de alimentación de PC viejo pero estos son grandes, pesados y ruidosos. En el caso de mi CD-ROM dice que dibuja 1,5 amperios de ambos voltajes. Cada 78xx puede suministrar 1 amperio por lo que he probado a conectar dos en paralelo para el suministro de los 5v y 12v. Esto funcionaba bien para el circuito de 12v pero de los 5volts un 7805 consiguió mucho más caliente que el otro y luego un día sólo fue BANG. Así que para la versión final, que usé un circuito copié de aquí para el circuito de 5v. Me quedé con el 7812 ICs paralelo 2 para los 12volts.
Mi primera versión había soldado el 78xx directamente sobre el tablero. Esto resultó para ser una mala idea cuando necesité cambiar las cosas, usé tomas de ahí en adelante.

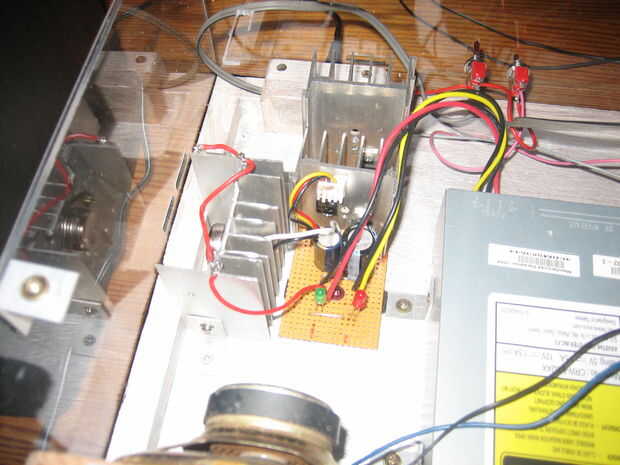

Sólo por diversión agregué LEDs en los rails de 5v y 12v.
