Paso 1: Conecte Teensy 3.1 al adaptador de audio

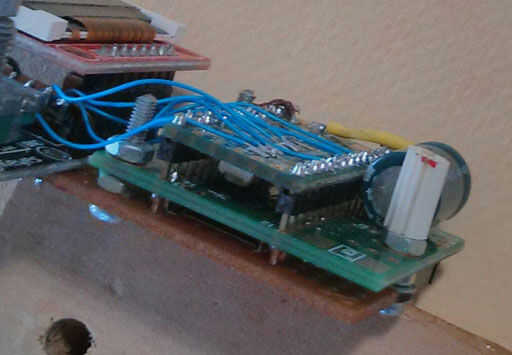

Tiras de cabecera para Teensy 3.1 Junta de soldadura como se muestra, luego empuje los encabezados a través del adaptador de audio. Compruebe cuidadosamente que las etiquetas de pin corresponden correctamente y luego soldar los pines necesarios al otro lado del adaptador. Tenga en cuenta cuidadosamente la orientación relativa de los dos tableros, con el Teensy boca abajo. Si conectas el Teensy lo contrario a muchos de sus pines son inaccesibles. Tenga en cuenta también que un poco de espacio quedo entre las tablas para que el interruptor de arranque de Teensy puede funcionar (con un destornillador pequeño). La ranura micro-SD es visible aquí debajo el adaptador de audio.
El condensador electrolítico grande visible a la derecha está conectado a través de la alimentación USB. Se utiliza para suprimir (sobre todo) zumbido de red, que se producirá si el reproductor de USB de alimentación y utilice un amplificador conectado a tierra. No hay ningún problema si utiliza energía de la batería, o utilizar unos auriculares para la salida de audio. Mi condensador es 270uF, pero puede utilizar cualquier cosa que quepa en el espacio disponible (calificación de 12V es suficiente).
