Paso 2: Montar el adaptador de audio y codificador

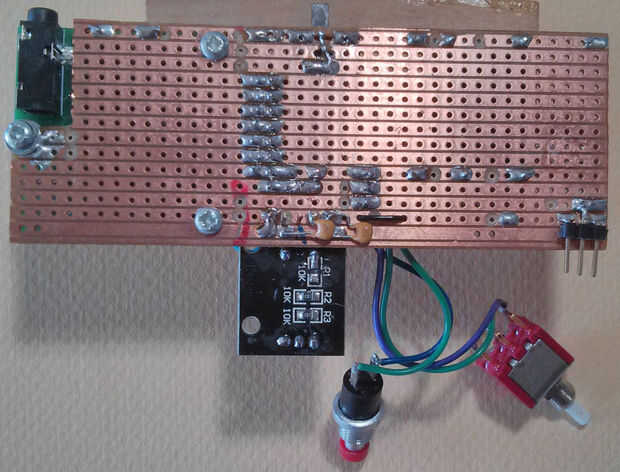

Conecte el adaptador de audio al Vero tablero usando tornillos y tuercas de 3mm como se muestra. Un recorte es necesaria para la toma de auriculares. Tenga en cuenta que el soldado arandela en el perno del lado izquierdo era necesario porque había perforado el agujero demasiado cerca al borde de la Junta, que no tenga este problema.
El desglose de codificador rotatorio tiene 5 pernos. Extraer pista de tablero de Vero donde los pernos de segundo y cuarto se vaya y adjuntar el desglose de codificador soldando los pernos primeros y quinto. Los condensadores de 100nF necesitan estar conectado entre tierra y los pines CLK y DT del codificador. También usé un condensador de 100nF entre su + y GND conexiones (visibles en el paso siguiente), sin embargo, esto probablemente no es necesario.
