Paso 3: Conexiones de alimentación

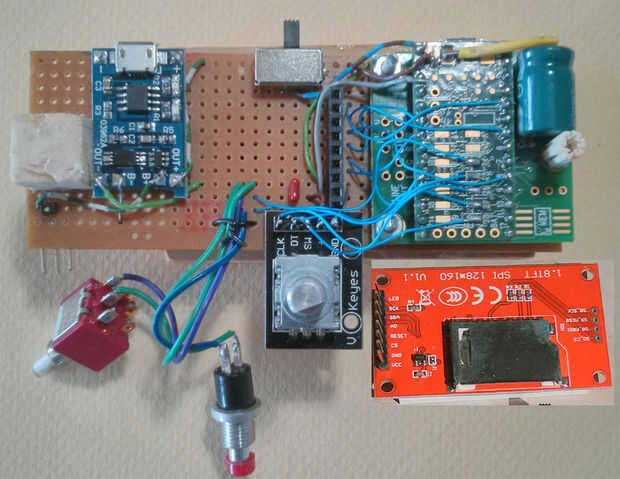

La batería cargador tablero y alimentación conmutador de deslizamiento están montados en la parte superior del tablero de Vero como se muestra. Como se describe en http://pjrc.com/teensy/pinout.html, se corta el rastro entre VIN y VUSB en el Teensy. El interruptor deslizante conecta VIN o VUSB y el pin OUT + del cargador. Hacia fuera-de que el cargador está conectado a tierra.
Con el fin de evitar la conexión inversa uso un conector de 3 pines de la batería (en la parte inferior derecha en la imagen anterior) con un pin central (+) y (-) cualquiera de los lados de los pernos. El conector hembra correspondiente puede ser de jumpers de la placa o de reciclado de componentes de PC. Debe conectar el conector de batería B + y B-en la placa del cargador y no cualquier otra cosa.
El zócalo de la pantalla se corta a la longitud de una tira de encaje. Nota es necesario sacrificar uno de los pines al hacerlo. Es inútil intentar cortar entre las clavijas.
Los diferentes desgloses ST7735 tienen ordenamientos pin variable. En este punto es necesario conectar los 3.3V pin a los 3.3V pin de salida en el Teensy. También para conectar el + pin de codificador rotatorio.
También conectar las varias tierras juntos (Teensy, pantalla, codificador y cargador OUT-). No conectar AGND o cargador de B - a la tierra! Asegúrese de que todas las pistas del tablero de Vero se cortan cuando hay un cortocircuito real o potencial.
Los dos interruptores SPST deben ser conectados mediante cable multi-hilo flexible y un lado conectado a tierra. Nota el interruptor táctil se utiliza como un botón de "Atrás" y así debe hacer clic, mientras que el pulsador se utiliza como una tecla "Shift". Nota también utilicé un interruptor DPDT táctil ya que tenia disponible y están todo tan caros.
