Paso 4: Conexiones lógica

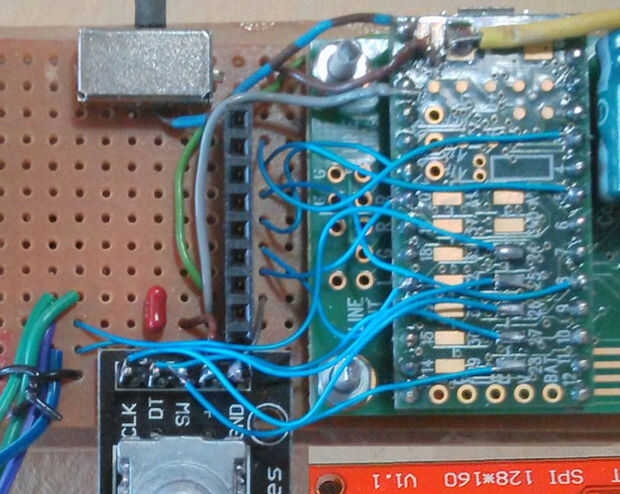

Las conexiones de la lógica son punto a punto con cable utilizando lo que es conveniente. Usé alambre wire-wrap, es delgada, es fácilmente estañado y aislamiento de no-que encoge de alta calidad. Si utilizas esto entonces necesitas una herramienta especial para quitarlo, y se debe evitar doblar las conexiones existentes en las cercanías de sus empalmes de la soldadura, ya que son susceptibles de romperse.
La pantalla utiliza software SPI para evitar conflictos con la tarjeta SD. Así las conexiones se pueden elegir algo arbitrariamente, siempre y cuando ellos no están siendo utilizados por el adaptador de audio. Las conexiones siguientes son compatibles con el software suministrado:
- SCLK o SCK = 5
- MOSI o SDA = 8
- CS o TFT_CS = 20
- DC o A0 = 21
- RESET = 17
- LITE o LED = 3 (debe ser PWM)
Las conexiones de codificador rotatorio son:
- SW = 28
- DATOS = 27
- RELOJ = 26
Y las conexiones del interruptor SPST (nota de otro lado está conectado a tierra):
- SHIFT (tecla) = 25
- ESPALDA (táctil) = 24
