Reproductor de música robótica y secuenciador con LittleBits también conocido como Fruityloops IRL (2 / 9 paso)

Paso 2: Crear un secuenciador de tambor con lógica de Bits

Batería occidental es a menudo muy rítmico y bateristas se conocen a menudo como máquinas para mantener realmente genial. Lo loco es que littleBits son incluso mejores para mantener tiempo! Los nuevos bits de lógica nos permiten tomar un tren de pulsos desde el bit de pulso u otra salida digital y segmentar en varios desplazamientos de las diferentes partes de un golpe de tambor mediante un cerrojo digital.

El cerrojo digital es como un pulsador que trabe en su lugar. Así que una vez que te lo el botón está habilitado y permanece activado hasta que usted golpea otra vez. Poner uno en consonancia con un pulso hará que la salida encender cada vez que el pulso se enciende. Poner dos en una fila hace que pulso cada 4 y así sucesivamente.

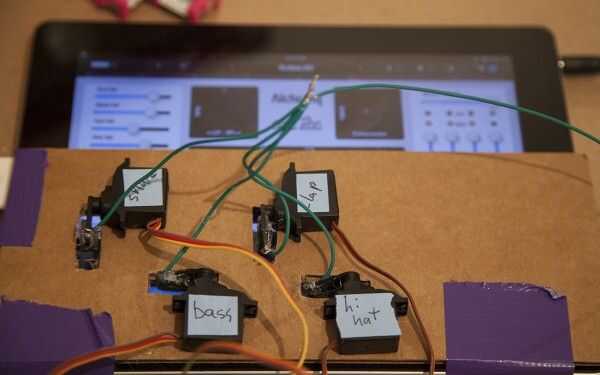

Coloque el protector que creó en el paso pasado encima de tu iPad y fijarlo en su lugar con alguna cinta. Antes de crear la lógica de ritmos, necesitará ajustar los brazos de servo que hace pivotar y toca la pantalla pero no empujar demasiado duro. Para hacer esto Conecte el poco poder el poco pulso seguido por un poco de potenciómetro. Luego conectar secuencialmente cada servomotor a esto mientras se ajusta el potenciómetro. Esto permitirá afinar el brazo para que no gire demasiado pero todavía golpea el pad haciendo una buena conexión.

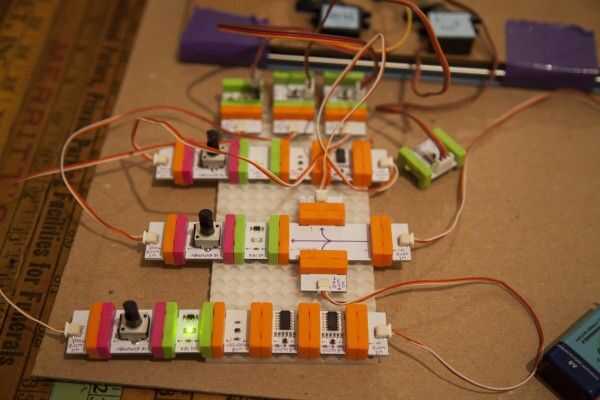

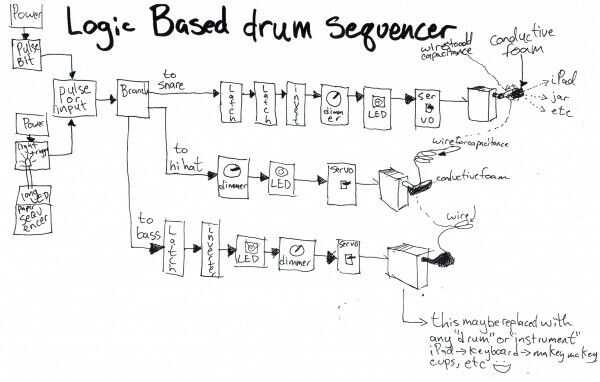

Ahora es el momento para crear la máquina de tambor de lógica. El diagrama de papel anterior describe el flujo de los bits. Aquí es cómo arreglarlos:

1. Energía. Todos los circuitos comienzan con POWA
2. Pulso. Esto nos dará nuestro reloj para esta demostración de una máquina de tambor de lógica.
3. LED. Esto nos ayudará a depurar y da una visualización de lo que está sucediendo
4. Rama. Esta lógica limpia poco vamos a nosotros bifurcación el camino de nuestro circuito a hacer varias cosas al mismo tiempo
   1. Sucursal 1
      1. Cierre retardo del pulso
      2. LED

      3. Potenciómetro de

      4. Motor servo. Conectar con el sonido que desee jugar a ritmo de los otros

   2. Sucursal 2
      1. Cierre
      2. Cierre
      3. LED
      4. Potenciómetro de
      5. Motor servo. Conecte el sonido que desea reproducir el ritmo de los 4. Elegí el bajo.
   3. Sucursal 3
      1. LED
      2. Potenciómetro de
      3. Motor servo. Conectar a algo que sucede cada latido. Así que para mí me ha gustado en el sombrero de alta.

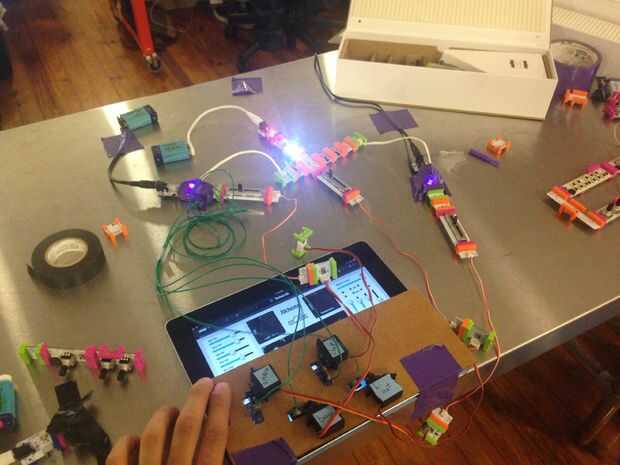

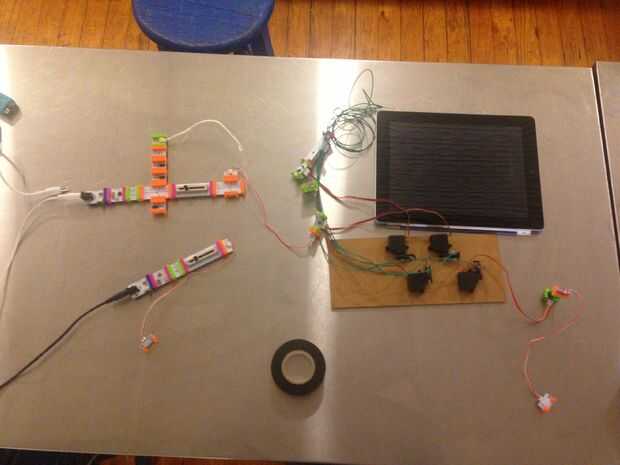

Una vez que tienes tu circuito en el lugar y afinando con los bits del motor de servo en el escudo para los potenciómetros de la diapositiva en el circuito de lógica que sólo diseñamos. Traer a unos amigos y luego encenderlo.

Aquí está un video que describe este proceso y mostrarle el ritmo que crea:

: D
