Paso 3: Realizar la configuración del rodillo para el tambor y el secuenciador de la música
Así que ahora tenemos dos partes.
- Una interfaz para el iPad
- Un circuito de lógica que crea un ritmo de tambor de un tren de pulsos.
Lo faltan es la generación de circuitos y el secuenciador físico que coordinará la acción del tono.

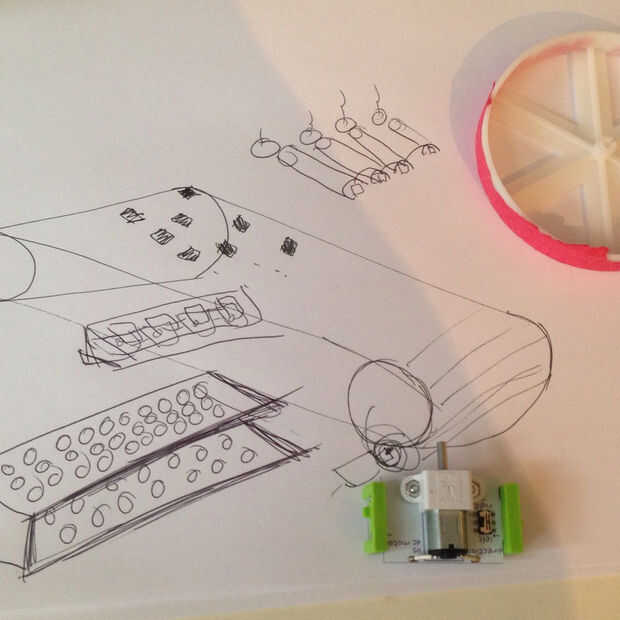

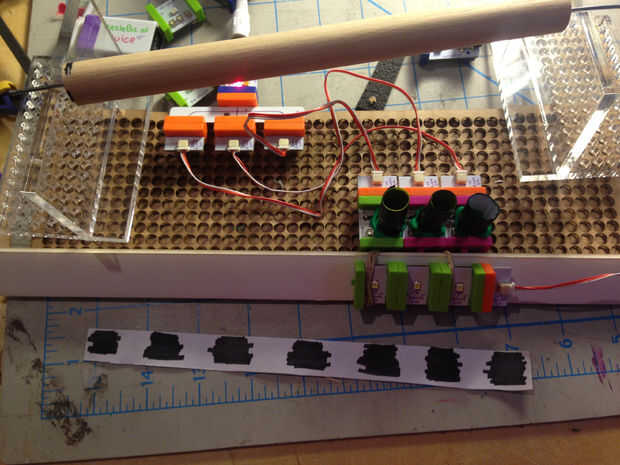

La premisa básica es que vamos a crear un dispositivo del rodillo que dibujará un punto negro sobre un pedacito de sensor de luz para activar la máquina de tambor de la lógica y los tonos. Inspirándose en el mecanismo del rodillo dentro del proyecto tío Edward en littleBits. Después de un período rápido de esbozar ideas que empecé. Aquí es lo que necesitarás:

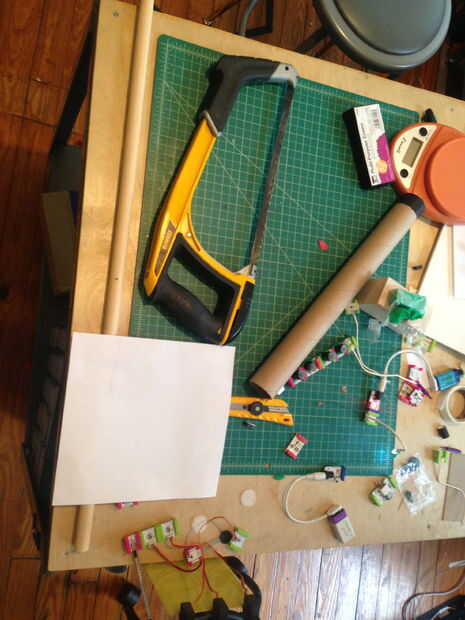

- 2 tacos de madera
- 4 clavos delgados
- Bloques de madera de 6" de alto o láser corte soportes de recambio
- Conglomerado / acrílico
- Poco Motor de la C.C.
- Base cartón
Pasos:

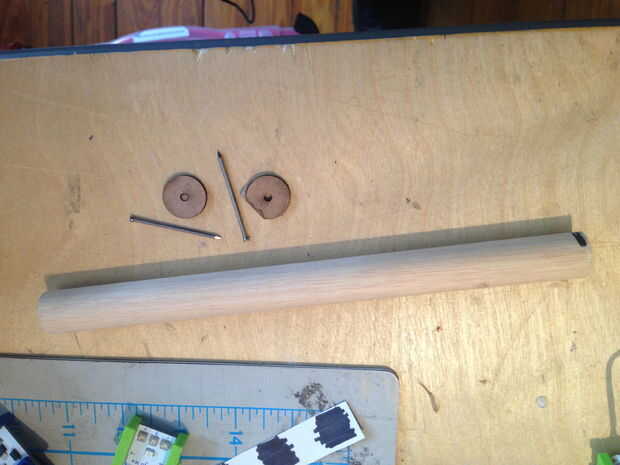

- Encontrar el centro de los tacos y márquelo con un rotulador
- Martille un clavo delgado hasta la mitad en una espiga
- Martillo dos clavos delgados hasta la mitad en el otro pasador

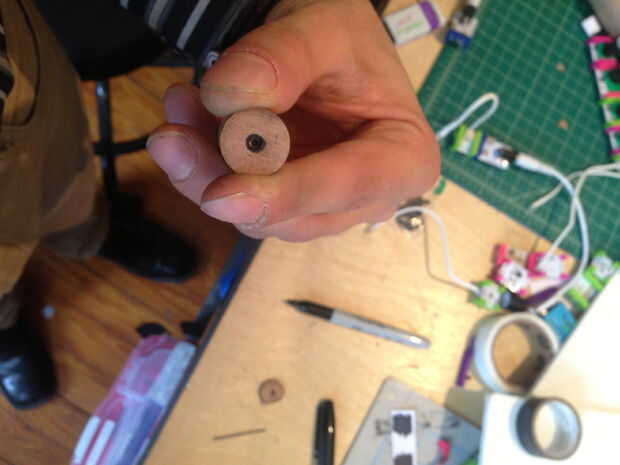

- Cortar un círculo de cartón grueso para que se ajuste en el extremo de la espiga
- Cortar una pequeña T en el conglomerado y empuje un extremo de la broca motor DC, pegamento en lugar

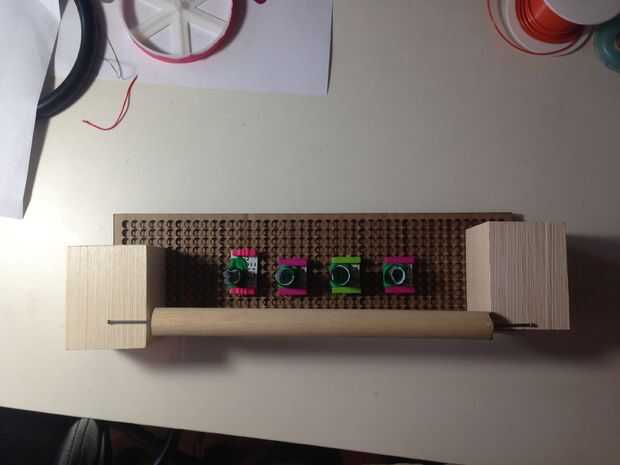

- Organizar los bloques de madera como soporte para los tacos y fijar a la cartulina que están sentado en
- Colocar las clavijas en las ranuras cortadas en la madera por lo que son todos la misma altura y giren libremente.
Como alternativa puede utilizar un marco similar al proyecto del gran tío Edward para sostener dos rodillos en su lugar. Sin embargo, que hacer este paso lo importante es que los rodillos mantienen una distancia fija entre sí y que sean paralelas.
