Paso 9: Cableado hasta la pantalla de LCD para Arduino

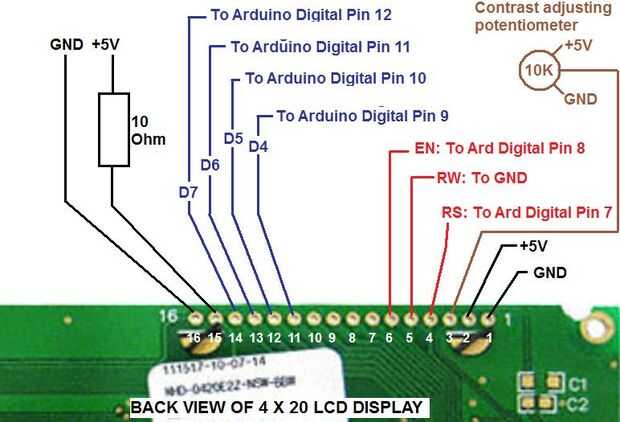

He utilizado 4 colores para los grupos de cables como lo hacen diferentes trabajos.
15 y 15 tienen que ver con la luz de fondo. La resistencia de 10 ohmios da razonablemente brillante luz de fondo sin dibujo demasiado actual de regulador de voltaje en el Arduino. Recuerde está impulsando el lector de RFID, así, y suministro de corriente para mantener el iPod cargado demasiado.
Pines 11,12,13,14 y también 4,5,6 en la pantalla LCD se usan para crear los personajes en la pantalla.
Se suministra corriente de arduino a los pines 1 y 2 (GND y + 5V respectivamente).
Finalmente, el voltaje en el Pin 7 en la pantalla LCD controla el contraste de la pantalla. Sin que usted bien puede ver nada en la pantalla.
Un cable de la patilla central solo 10 k Ohm potenciómetro corre a 7 Pin en la pantalla LCD.
Los otros dos pasadores en el potenciómetro se conectan al + 5V y GND de Arduino. Girando la perilla del potenciómetro altera el voltaje en el Pin7 y así se puede ajustar el contraste de pantalla.
Ser lenta y metódica.
