Reproductor de música tangible: Tarjeta RFID controlado por iPod Touch (10 / 48 paso)

Paso 10: Cableado hasta la pantalla de LCD para Arduino

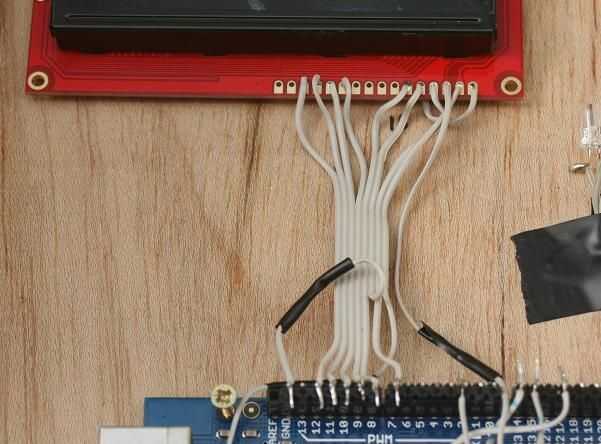

Aquí es una foto de mi cableado entre el LCD y Arduino siguiendo el diagrama de la página anterior.

Soldadura de los cables hacia los lados para pin-headers empujadas a las filas de zócalos de patillas en el Arduino. Por ejemplo son muy bajo costos de sparkfun.

"La lata" los extremos de los pernos mientras que son empujados en las filas de zócalo de Arduino (paradas de plástico fusión y moviendo ligeramente los pernos).
"Tin", extremos de los cables, entonces encontrar que se suelda junto con sólo un poco de soldadura.

Que ver aquí todo está atornillado a una tabla de madera y espaciada.
