Reproductor de música tangible: Tarjeta RFID controlado por iPod Touch (11 / 48 paso)

Paso 11: Cableado módulo lector de RFID ID-12 para el Arduino

Parte siguiente para conectar a nuestro Arduino es la bobina del lector que lee los números únicos de las tarjetas RFID de forma inalámbrica.

ID-12 puede soldarse a una placa cuadrada (ID-12 breakout Junta) diseñada para llevarlo.

Esto permite conectar varios cables mucho más fáciles. Esta opinión es de la parte posterior de la placa breakout.

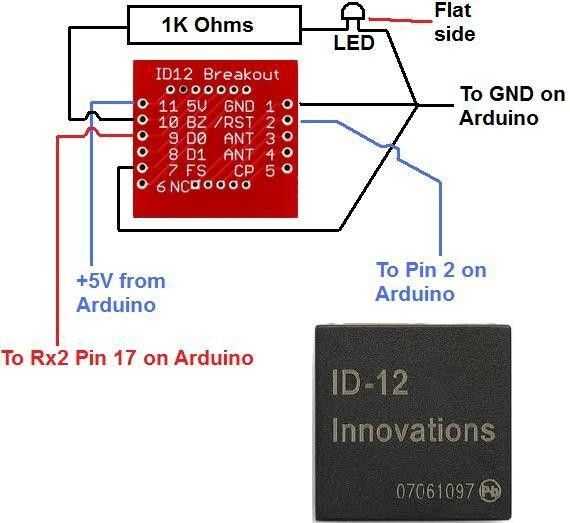

Necesidad de cablear hasta el Arduino exactamente como se muestra.

Los pines 1, 10 (a través de una resistencia y LED) y 7 en el tablero de arranque ID-12 están todos conectados a un pin GND (cualquiera es suficiente) en el Arduino.
