Paso 14: Cableado de los 7 cables desde el teclado de membrana para el Arduino
¿Por qué tenemos un teclado de estilo de la calculadora?
Al agregar una nueva tarjeta RFID, la pantalla LCD le pedirá el número de la canción en la lista de reproducción en el iPod que quieras esta tarjeta, seleccione en el futuro, cuando se coloca en la máquina.
Por lo tanto tienes que teclee el número cuando se le preguntó (no te preocupes cómo está todo explicado más adelante) y teclear el número que necesita un teclado!
Esta es grande como es pegajoso con el respaldo, sólo cortar una ranura para el cable de cinta y luego pegarlo a la superficie de la máquina, sin embargo está diseñado.

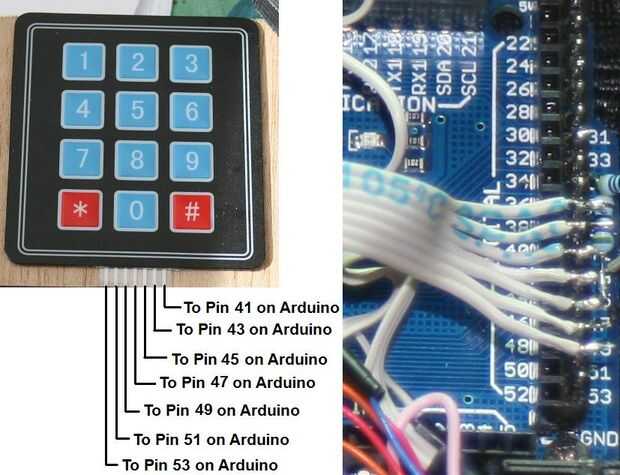

7 alambres salen el teclado y aquí está un diagrama que muestra que los pernos en el Arduino conectarse a. Amplié mi con cable extra por lo tanto los cables grises en los pines de Arduino encabezado en mi foto.
