Paso 1: Diseño General de piezas
En el caso de estas fotos, acaba de adquirir una impresora MakerBot 3D por lo que estaba tratando de imprimir un plano chasis para mantener todas las partes de una manera limpia. No tienes que hacerlo en absoluto, use cualquier recinto que desee.
Mi última máquina era una pequeña mesa de café con el lector de RFID justo debajo de la superficie superior y un cable con el conector para el iPod colgando por debajo para que el iPod podría guardarse en un armario debajo.
En esta foto he pegado el enchufe para el iPod en una carcasa de plástico para que el iPod puede ranura luego en la de la parte superior como una forma de puerto de acoplamiento.
Se adjunto los archivos de impresión 3D al final para aquellos que estén interesados pero digo otra vez, no tienes que arreglar varias piezas como esta, acabo empezar con una tabla de madera, hacen la vida más fácil para usted mismo y extienda las partes.

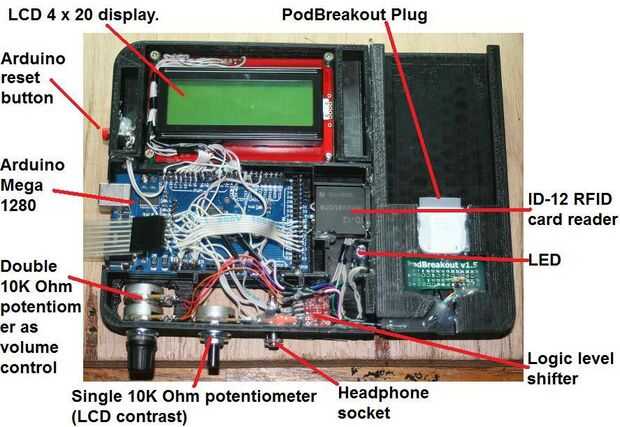

El corazón es un 1280 de Arduino. Esta la antigua versión de Arduino "Mega" y ahora es de muy bajo costo. Lo uso ya que tiene varios puertos serie y un montón de alfileres para que no te quedas. También tiene una memoria más grande que el básico Arduino Uno lo recordará más cartas "emparejados" incluso cuando están apagadas.
Las tarjetas son leídas por un lector inalámbrico llamado un ID-12 que es un precio muy razonable. Esto lee el número de etiqueta único de 10 dígitos de la tarjeta. El arduino entonces pasa a través de su memoria para ver que canción de la lista de reproducción del iPod esta tarjeta está "emparejada". El Arduino luego selecciona esa pista para la reproducción. Lo hace por estar conectado con el iPod con un conector especial llamado un enchufe del PodBreakout para los hackers de Ipods, etc..
La pista está reproducida se visualiza en la pantalla de cristal líquido (LCD) de 4 filas. Esta pantalla también se utiliza cuando se va a través del menú de configuración para tarjetas nuevas par recién agregados canciones o pistas en la lista de reproducción de iPod.
El convertidor de nivel de lógica es una tarjeta que convierte datos en 5V que utiliza el Arduino, en el estándar de 3V que el iPod utiliza para que puedan hablar entre sí sin dañar unos a otros.
El LED parpadea cada vez que los intentos de ID-12 para leer el número único de la tarjeta RFID, es decir, cada vez "busca" una nueva tarjeta ver si ha cambiado.
Hay una perilla de volumen, una conexión para auriculares y una perilla que ajusta el contraste de la pantalla LCD.
Finalmente hay un botón de reset que se reinicia el Arduino al presionar.
