REPRODUCTOR de música VARI PITCH cadena (4 / 5 paso)

Paso 4: Assemly-

Dibujo de ref.:
Primer corte todas piezas madera-slider, acción, manejar,
Caja- arena y teñirlo y al menos una capa de laca. [poliuretano].

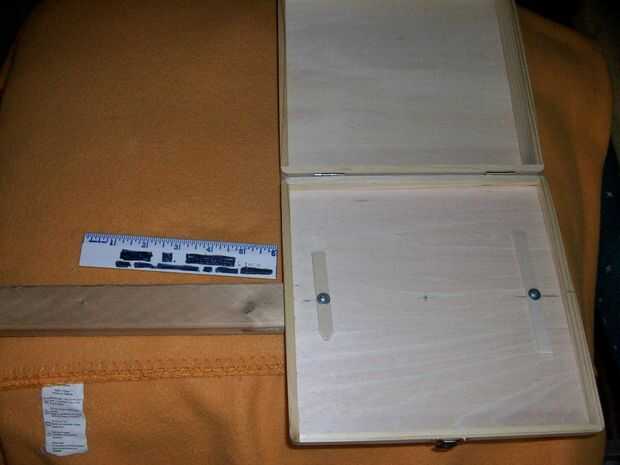

Fije la caja a 24 in.stock. con 2 tornillos... Corte un agujero en la parte superior del cuadro con dremel Sierra.

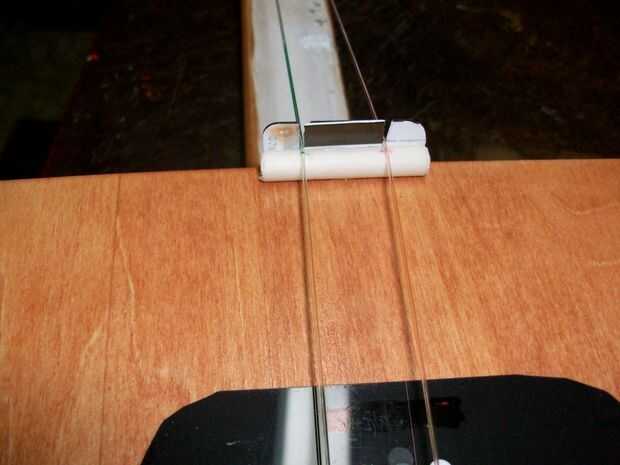

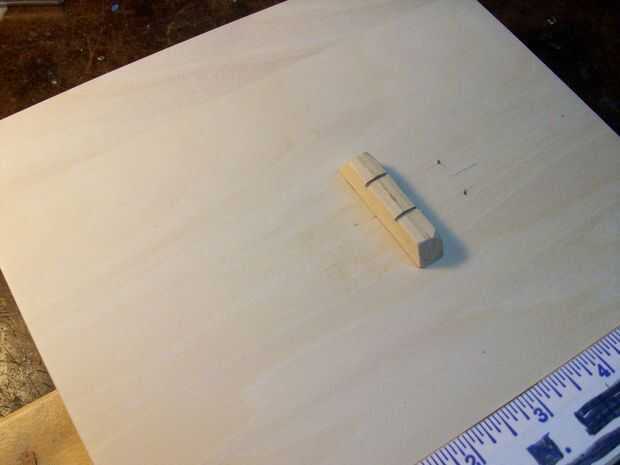

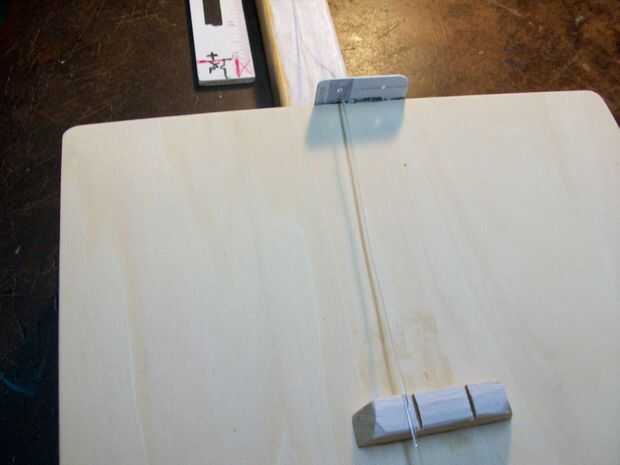

Forma la parte delantera y trasera puentes . Conecte a la caja como se muestra con las dimensiones indicadas.
Tensión cadena ancla perforaciones en la parte posterior del regulador como se muestra el elemento 10.  y stock final.  Cadenas se unen a los sintonizadores del tornillo en el extremo del lado de tensión... entonces al último ly el deslizador después las 2 cuerdas.

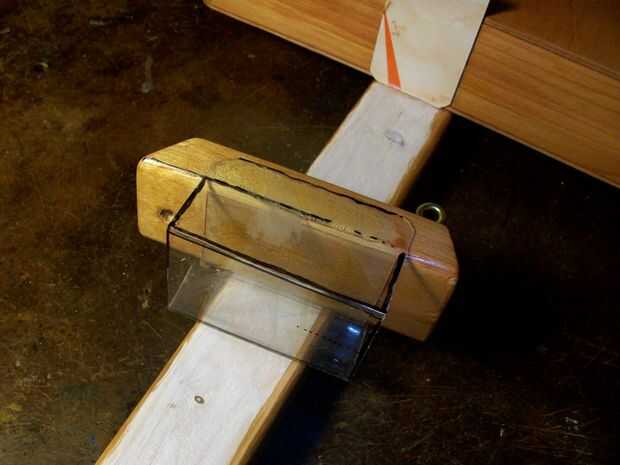

R-Cut de Deslicey formar el plástico transparente que se muestra. Utiliza un tornillo de banco y luego golpeado el codo con un martillo pequeño para mantener una curva de 90 grados... Pegamento para slider y un piso plástico para debajo de la madera de la barra deslizante. Deslice este conjunto en la acción mientras el pegamento está mojado y se endurecen en su lugar.

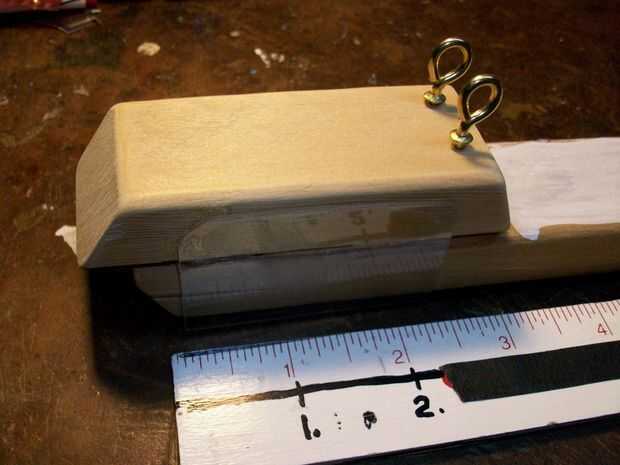

Taladro dos.093 agujeros d. en la diapositivar. Colocar 2 tornillos de gancho sintonizador. hasta el hombro del tornillo gire el tornillo 2 veces más con un par de pinzas para el hombro es sólido y el par es ahora menor.
Después de pegamento fija - podemos damos las dos cadenas.
Insertar una cadena en el agujero de caja anclaje. Abra la caja. y apretar la cadena dentro de la caja. Lo mismo para cuerda n º 2. cierre la tapa de la caja.

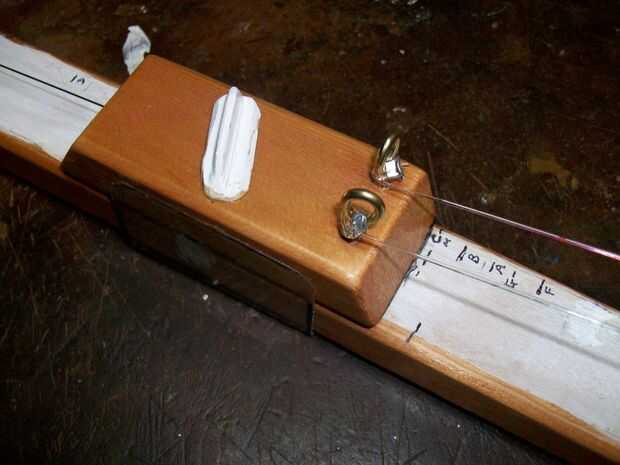

Extienda la cuerda en el afinador de slider y gire twise hacia su izquierda. y ancher en el lazo del tornillo con una encrespadura.
Lugar un espacior 6.5 de largo sobre el stock entre el deslizador y la caja. Esta s de wil lbe utilizada un búfer mientras tensar la cadena a la clave de C [Piano medio C] segunda cadena se estira a clave de la A.. Cuando la cadena se estira para tecla [el c] entonces se envuelve alrededor del tornillo y y prensado. Después de colocan las cuerdas el espaciador puede extraerse después de la cadena de contador en la parte superior de la culata se adjunta y se extendía hasta el regulador se centra. [tensiones iguales de conjuntos de cuerda izquierda y derecha.
Attch el mango con el pegamento.
Colocar velcro o fieltro para los pies y stock final.
Asegúrese de que la prensa en el artículo 10 no se extienden debajo de la superficie de la botella.  Si esto da problemas entonces alternativamente podemos colocar un tornillo en la parte superior del deslizador y prensado la izquierda tensor cadena.

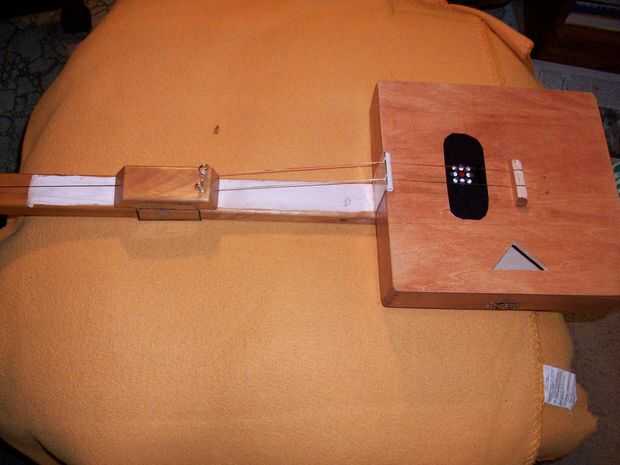

Pintura blanca puede utilizarse encima de la culata para hacer marcas para las llaves. Se utilizó C DEFGABC. Esto es con un marcador de punta de fieltro.
