Paso 1: Extender las entradas/salidas
¿

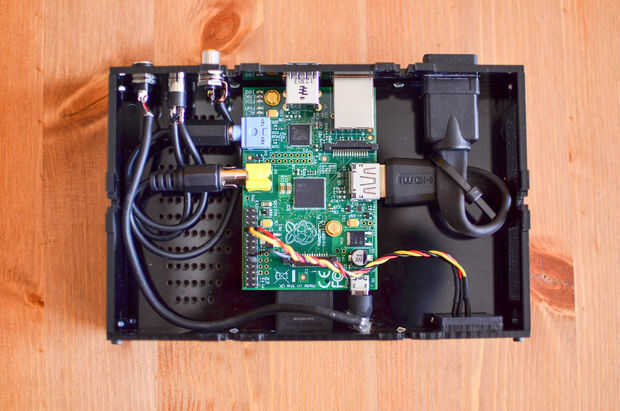

Algunas personas podrían la soldadura, soldadura de conectores HDMI, micro SD tomas de corriente... etc y conéctelos de nuevo, pero no he podido. Solo amplié todo a la espalda con cables existentes. Puede parecer desordenado dentro, pero se ve muy bien desde fuera.

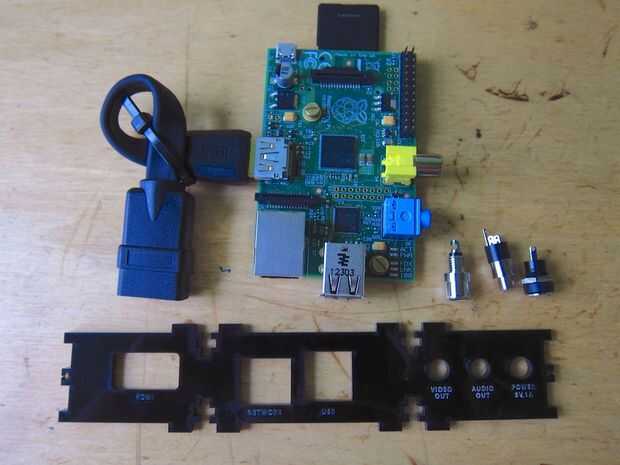

Diseño de la parte trasera, costuras obvio para mí utilizar el lado del Raspberry PI donde las salidas LAN y USB son, porque necesitan ser sostener fuertes y son 2 salidas en el mismo lado. Y en este caso la tarjeta SD en la parte delantera. Todos los conectores se pueden extender fácilmente.

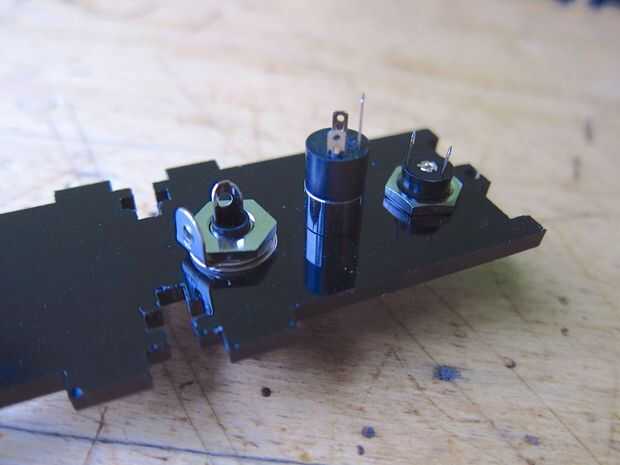

Busqué primero soluciones para extender el cable HDMI. Primero aunque algunos convertidores 90 grados simplemente gire el casquillo hacia la parte posterior. Ordenado y probado el adaptador de 90 grados, que solo se dieron cuenta de que gira completamente en sentido contrario. Que me encontré con esta extensión HDMI largo 20 cm. Después recibí sólo torcido y fijo el cable al tablero y me ha gustado mucho el resultado. El sit de cable muy apretado así que no creo que nunca salen de la carcasa. Para el audio y el video que acabo de hacer cables de corta extensión.
La fuente de alimentación es de 5V y recomendado 1.2 Amp. Toma de corriente de la frambuesa está ahora en la parte frontal del panel, que es el peor lugar. Usé un cable de pigtail de Micro USB para conectar mi nuevo punto de alimentación posterior. Ahora puedo usar un adaptador de 5V estándar para energía.

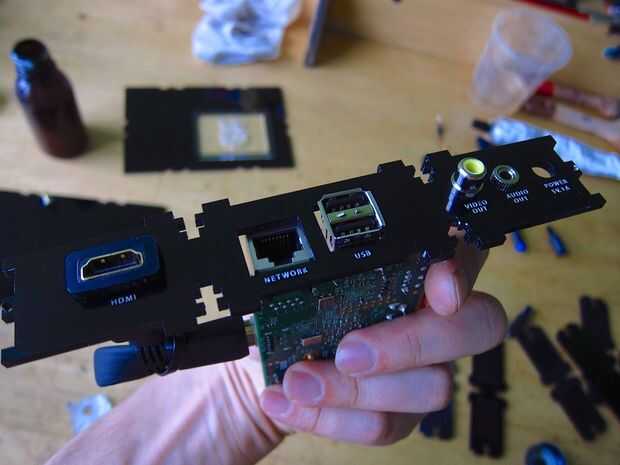

Finalmente todas las nuevas tomas extendidas están en la parte trasera.
