Reptiles de M.C. Escher de madera arte de movimiento (parte 1/2) (1 / 22 paso)

Paso 1: Crear el archivo de diseño

Una vez más, que empecé con este dibujo de vector de los reptiles de Escher.  En mi anterior instructable sobre el tema, tuve que hacer algunas modificaciones importantes en el dibujo en orden para que funcione con un router CNC.  Como estamos usando un cortador láser en este caso, en lugar de una cuchilla con un radio importante, podemos comenzar con el dibujo como el vector original-sin preocuparse de radio de cortador.   Todavía hay mucho trabajo por hacer, pero filete cada vértice no es parte de él :-)

Nota: si simplemente desea ponerse en marcha y no cualquiera de la construcción del archivo usted mismo, sólo puede ir al paso 15 y descarga los archivos .cdr y seguir este instructable desde allí.

Así que, aquí está cómo crear el archivo de diseño desde cero:

Descargar MC_Escher_single_lizard_tile.dwg e importarlo en CorelDraw...

Archivo -> Abrir -> MC_Escher_single_lizard_tile.dwg

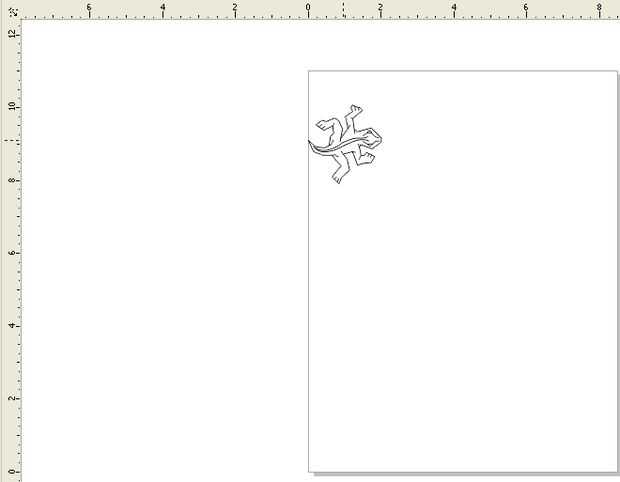

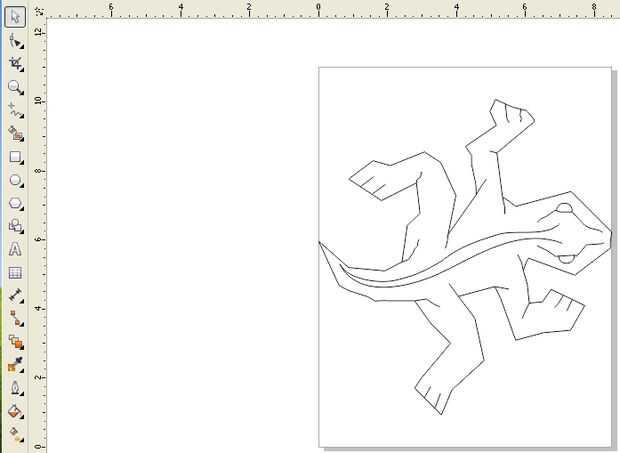

Esto sale bastante grande, como se ve en la primera imagen.  ResizeIt razonable como se ve en la imagen 2, tal vez 2" a través de más o menos.
