Paso 2: El circuito
Soldadura alambre extra en los cables del motor si es necesario y asegúrese de que usted
.

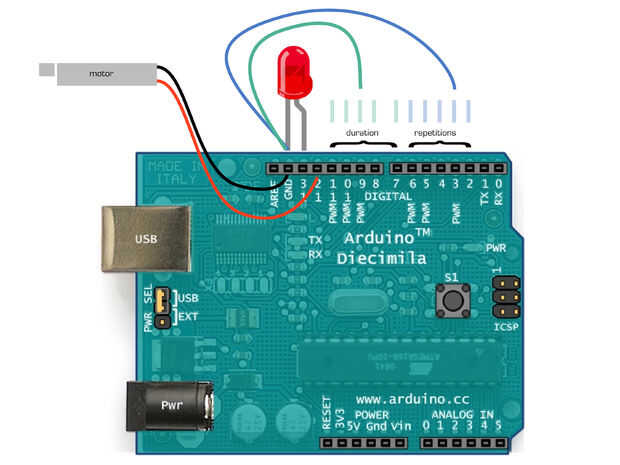

La ilustración muestra una disposición básica, aunque si estás utilizando una placa Arduino real, puede que desee hacer uso de algunos de los pines GND adicionales :)

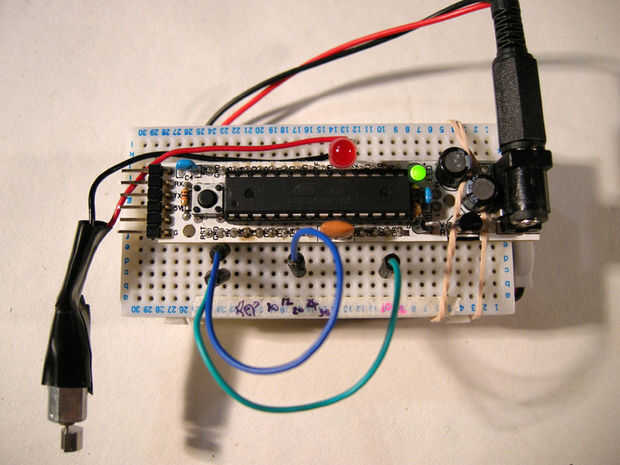

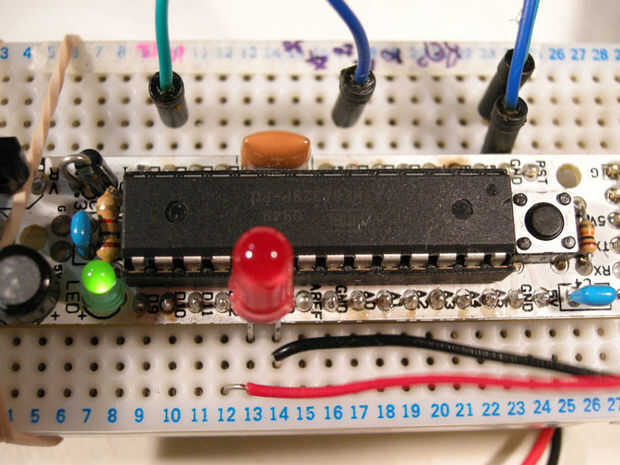

Si estás usando un protoboard como soy, entonces no hay problema - todo puede ejecutarse desde el mismo GND pin (ver fotos).
Representante de plomo: un extremo a la tierra, el otro a uno de digital pernos de 2 a 6
Duración llevar: uno de los extremos a la tierra, el otro a uno de digital pernos de 7 a 11
LED: ánodo (pierna más corta) a la tierra, cátodo (pata más larga) al pin 13
Motor: uno de los cables GND y el otro al pin 12
Encender la placa y usted debe ser bueno para ir...

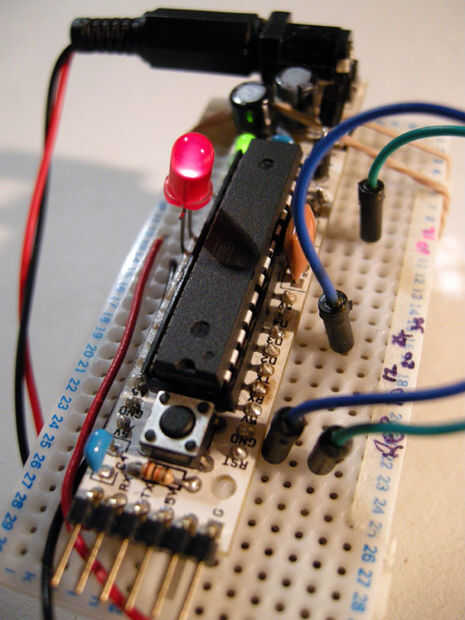

Detalles agradables incluyen etiquetado hasta las patillas rep y duración para que no tenga que recordar que uno corresponde al valor que y usando una banda elástica para mantener la batería en su lugar en la parte inferior de la Junta.
Probar y arreglar todos los cables de modo que puede mantener todo el conjunto cómodamente y sin descolocar nada.
Una vez llegado al final de un conjunto (con el LED parpadeando continuamente), seleccionar la nueva configuración y luego presione el botón de reset para que los cambios surtan efecto.
Finalmente, hacer tus ejercicios para que esos cambios puedan tener efecto también! Hacerlo!
