Paso 2: Centro altavoz/Panel de Control
Cabe señalar que la perilla en la parte frontal del altavoz de graves sólo se aplica al subwoofer sí mismo. El control de volumen principal y el interruptor son parte del centro altavoz/panel de control. Cuando usted mira en la parte posterior de la caja puede ver un conector de audio no está etiquetado como "Centro". Ese conector es conocido como conector hembra DB9 (9 pines) y generalmente es visto como parte de la vieja moda puerto serie RS-232. En este caso es simplemente una manera conveniente para todas las conexiones que deben hacerse entre el panel de control y la caja del subwoofer/amplificador. Para encender aún el sistema que debemos entender lo que esas conexiones son y reemplazar las funciones del panel de control. Afortunadamente, el apareamiento conectores DB9 machos son fácilmente disponibles y baratos. La siguiente lista detalla las clavijas del conector.

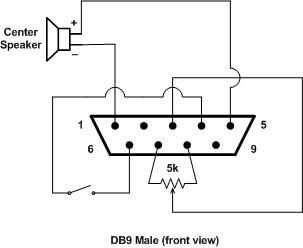

1 y 2: en cortocircuito juntos internamente y conectarse menos el lado del altavoz central
5 y 9: juntos en corto internamente y conectarse más el lado del altavoz central
3: a las entradas de control de volumen (pines 5 y 7) de chips de M51132FP VCA
4: al transistor de control de energía
6:12 voltios
7: + 5 voltios
8: tierra
El interruptor de alimentación debe conectarse para que los pines 4 y 6 están cortocircuitados juntas para encender el sistema. Una cosa a tener en cuenta es que los voltajes en los pines 6 y 7 son actual limitada internamente por lo que no son capaces de conducir el trazado de circuito adicional. Sólo se proporcionan como tensiones de control para la electrónica interna. No sé exactamente qué valor fue utilizado en el original para el control de volumen pero probablemente no es crítico. La razón por qué es que el volumen de control simplemente actúa como un divisor de tensión entre + 5 y el suelo de la entrada a los atenuadores de control de voltaje (VCA) dentro de la caja. Lo probé con un 5k lineal pote tenía y funcionaba bien. Sospecho que 10k también funcionaría si es un valor más conveniente para encontrar. Si no tienes un práctico bote, solo puente pin 3 al pin 7 a todo volumen para propósitos de la prueba. Realmente no era insoportablemente ruidoso cuando hice eso con un reproductor de MP3, la entrada de la conducción. El potenciómetro de control de volumen debe tener un lado conectado al pin 7 (+ 5) y un lado conectado al pin 8 (tierra) con el conector del centro (limpiador) conectado al pin 3. Arriba se muestra el diagrama de cableado del adaptador de DB9.
