Paso 9: Paso 9: el estirador
La unidad de filamento se compone de un motor de pasos NEMA 17 y un engranaje MK7 y MK8-tipo que tendrás que comprar. También tienes 3D imprimir las partes de la extrusora de accionamiento directo, que puede descargar aquí.
1) estirador ocioso: https://dl.dropboxusercontent.com/u/67249288/e-Wa...
2) cuerpo extrusora: https://dl.dropboxusercontent.com/u/67249288/e-Wa...
3) caliente extremo titular: https://dl.dropboxusercontent.com/u/67249288/e-Wa...

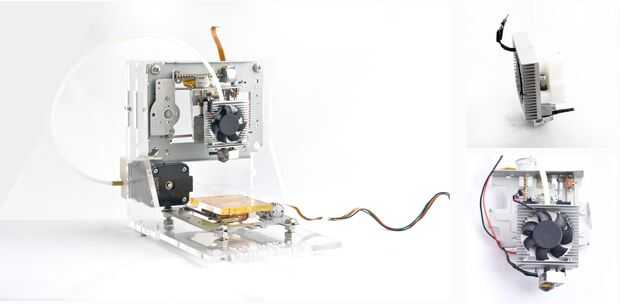

El filamento, después de ser arrastrado hacia la extrusora por el conductor filamento, entonces se alimenta a la cámara del calentador o el extremo caliente. Entre unidad de filamento y el extremo caliente, el filamento es guiado dentro de un tubo de teflón flexible.

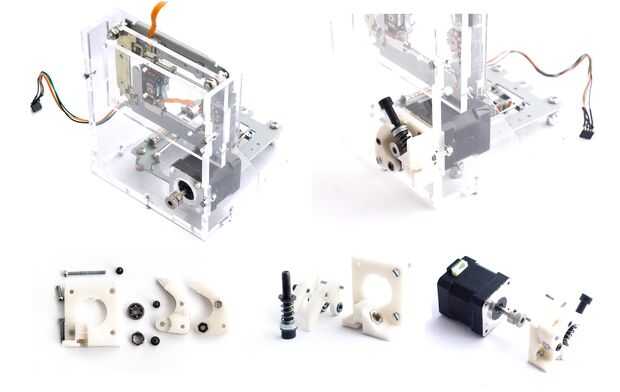

Montamos la impulsión directa como se ve en la imagen (Fig x) Fije el motor paso a paso a él y el conjunto al marco acrílico principal.
Para calibrar el flujo del plástico que tenemos que encajar una pieza del filamento plástico y medir una distancia (por ejemplo 100 mm), ponga un trozo de cinta en esto. Luego ir a Repetier Software y haga clic en extrusión de 100mm, medir la distancia real y repita el paso 9 (funcionamiento).
