Paso 7: Paso 7: construcción de la estructura de la máquina

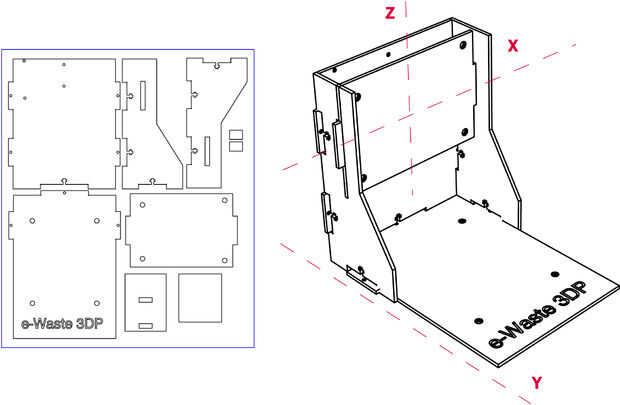

En el siguiente enlace encontrarás las plantillas necesarias para láser cortan las piezas de marco que no se reciclan. Hemos utilizado placas de acrílico grueso de 5mm pero pueden utilizar otros materiales, como madera, según la disponibilidad y precio.
Láser corte archivo: https://dl.dropboxusercontent.com/u/67249288/e-Waste/CAD_Frame/e-waste_laser_frame.dwg
El diseño de la estructura, es posible construir la máquina sin pegamento: todas las piezas son ensambladas con tornillos y las uniones mecánicas. Antes de laser-corte las piezas del marco, asegúrese de adaptar las posiciones de los orificios de motor según las piezas de CD/DVD han reciclado. Deberás medir y modificar los agujeros de la plantilla de CAD.
