Paso 14: Paso 8 – electrónica de montaje para marco
Conectar Arduino a marco
Piezas necesarias:
- Placa Arduino (azul)
- Marco trasero
- 2 tornillos M3x8
- 2 tuercas de M3
Herramientas necesarias:
- Llave hexagonal de 2,5 mm
- Pinzas de punta de aguja

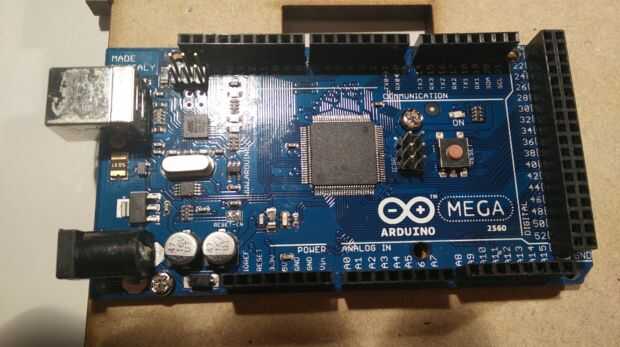

Alinee el Arduino con los 6 orificios en el bastidor del respaldo. Continuación, inserte dos tornillos M3x8. Sólo necesita dos tornillos para sujetar firmemente el Arduino.
Fijar con dos tuercas.
Colocar rampas y chip Motor escudos para Arduino
Piezas necesarias:
- Marco trasero con placa de Arduino
- Junta de rampas (rojo)
- Marco trasero
- 2 tornillos M3x8
- 2 tuercas de M3
Compruebe en primer lugar, si todos 5 x 3 = 15 puentes están preinstalados en las rampas.
A continuación, instale los 4 escudos de Motor chip sobre los puentes marcados con "X", "Y", "Z" y "E0".
Note1: Asegúrese de que la cara de potenciómetros de plata pequeña de la energía verde del enchufe!
Nota 2: "E1" permanece vacío!
Se pegan los disipadores de calor en la parte superior los escudos del motor del IC.
Esto es cómo las rampas se parece después de instalar el chip Motor escudos y los disipadores de calor (véase el cuadro).

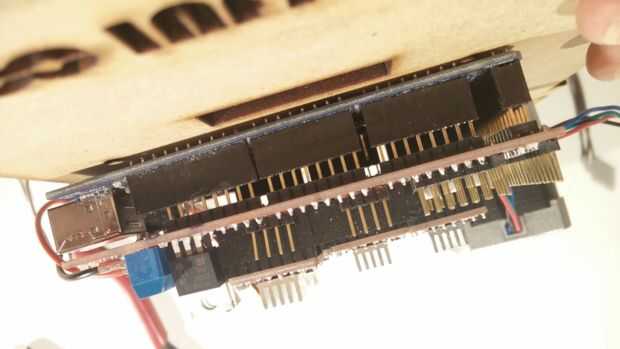

Ahora añadir el conjunto de rampas a la placa Arduino. Asegúrese de que todos los pernos estén alineados y conectan correctamente con las tomas de Arduino!
