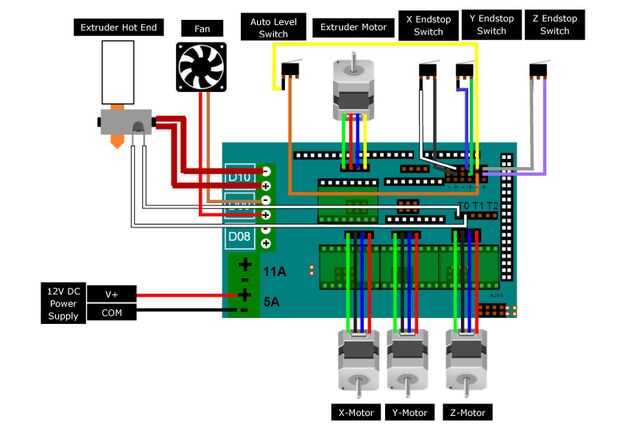

Paso 15: Paso 9: conectar los cables a tablero de rampas
Comience con el estirador: conéctelo a la clavija marcada con "E0". Tenga en cuenta que el cable verde debe estar mirando hacia el enchufe verde!

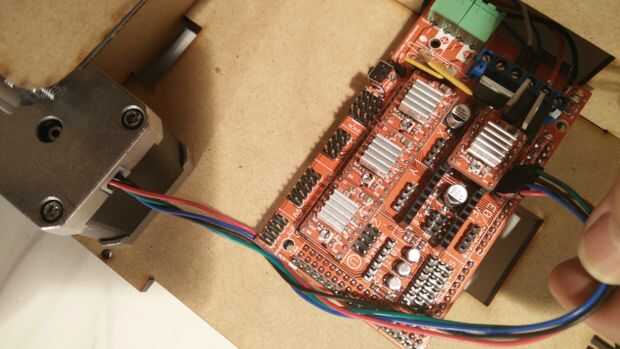

Seguir conectar los motores de X, Y y Z.
Note1: Hay dos conectores del motor Z. Puede utilizar cualquiera de los dos.
Nota 2: La polarización de los cables no importa en este momento. Más adelante encontraremos a la dirección de los movimientos y necesita dar vuelta a los tapones si es necesario.
Ahora Conecte los dos cables blancos desde el termistor (sensor de temperatura) a T0. Polarización no importa.
Luego conecte los dos cables rojo grasa del hotend para las pinzas de D10. Asegúrese de que las abrazaderas de conectan correctamente con el cable y no el aislamiento.
A continuación, conecte los cables rojo y negro del ventilador con las abrazaderas de D9. Tenga en cuenta la polarización! Cable negro se conecta con (-) y conectar cable rojo (+).
A continuación, conecte la fuente de alimentación. Tenga en cuenta la polarización! Puede extraer la clavija verde en las rampas de conexión más fácil. Si utiliza una fuente de alimentación vieja desde un PC, conecte el cable amarillo (+) y el cable negro al conector (-) en las rampas. Si utiliza otra fuente de alimentación es generalmente rojo (+) y (-) es de color negro.

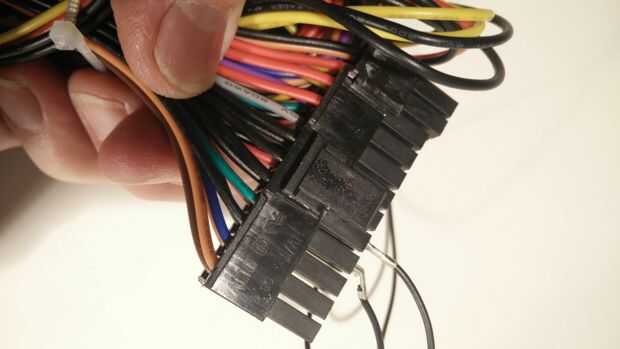

Nota: Si utiliza una fuente de PC vieja, necesita los conectores verdes y negro para que funcione a corto! Puede utilizar un cable de puente como se muestra en la imagen o puede utilizar un simple clip para lograr el mismo resultado.
Conecte la clavija verde con la Junta de rampas. Verificar nuevamente la correcta polarización.

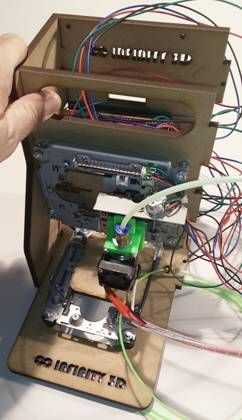

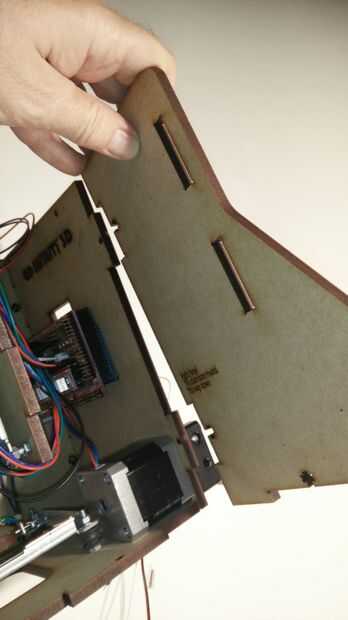

Ahora limpiar todos los cables. Utilizar abrazaderas de plástico donde sea necesario. Si no lo ha hecho, puede comenzar a montar el lado izquierdo del marco, pero deja la derecha abierta como que todavía puede ser que necesite acceder a la Junta de rampas.

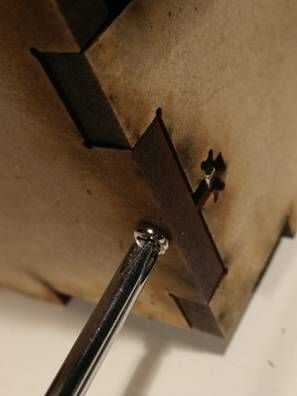

El marco se lleva a cabo con la ayuda de tuercas y tornillos M3x8 8. Inserte la tuerca en el espacio y apriete el tornillo en consecuencia. No apriete demasiado!
Conecte el tubo PTFE para extrusora
Añadir ahora el tornillo de tubo PTFE de latón a la extrusora. Corte el tubo PTFE blanco a un tamaño conveniente e introducirlo en la tuerca de latón.

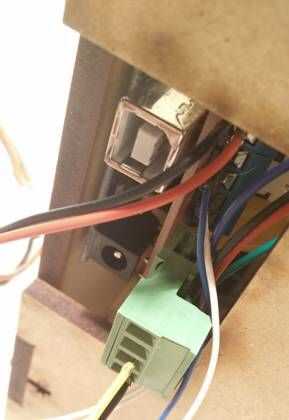

Conecte el cable USB a la placa Arduino.

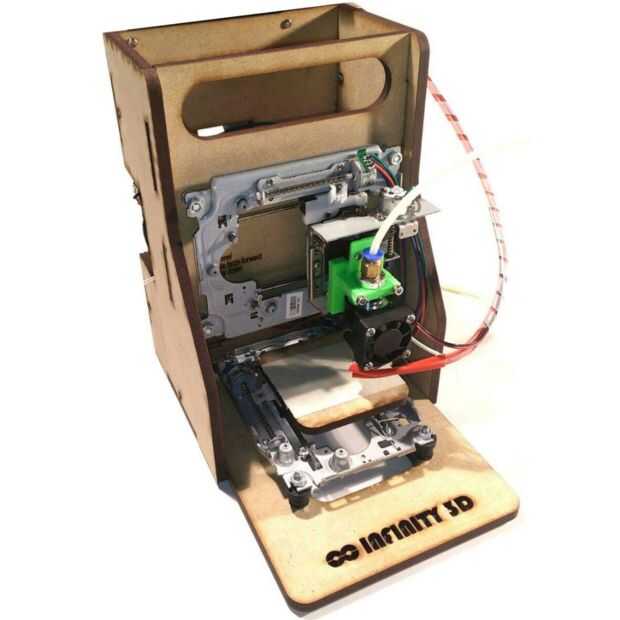

Felicitaciones, esto concluye el montaje de la impresora 3D de curiosidad!
Por favor, no enchufe su USB sin embargo, como tenemos que instalar los drivers primero!
