Paso 1: Diseño caja de moldeo y positivo
Diseño positivo
El primer paso en cualquier proyecto de fundición está diseñando el positivo. Para este proyecto el positivo es una lente de cristal que conseguí en ebay. Después de haber visto la cantidad de lijado y pulido para otros proyectos de la lente, como 3D impreso raro lentes de Robb, decidió aumentar el diámetro de la lente y crear un patrón circular de 1/4" agujero para mí dar flexibilidad al diseñar un taladro pulidora caladora (más sobre esto más adelante). Todas estas piezas se moldean usando fusión 360. Si no has probado este software recomiendo dándole un tiro, no hay nada como no tener que correr paralelos en tu Mac para llegar a su programa de CAD.
Preparar la caja de moldeo

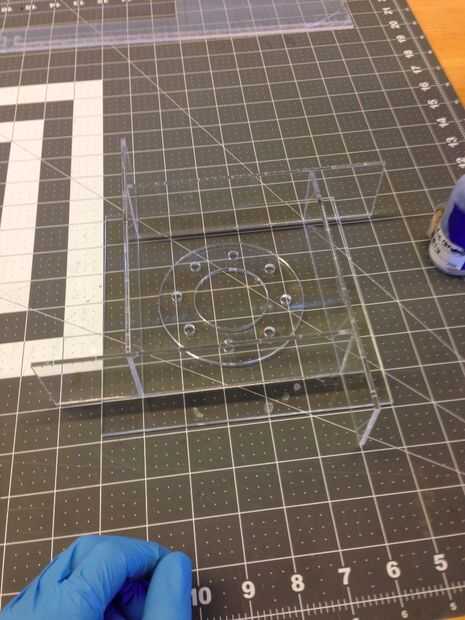

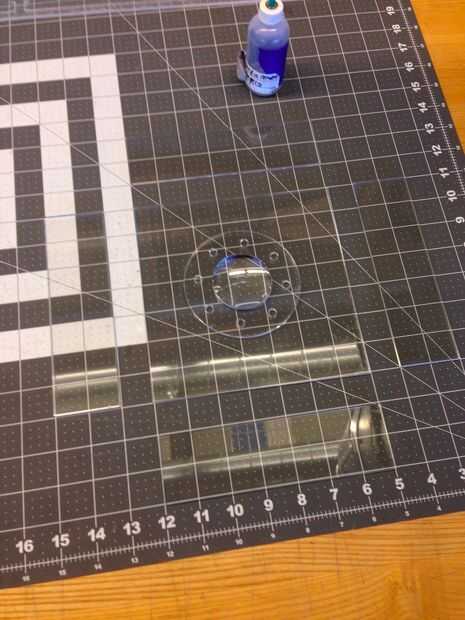

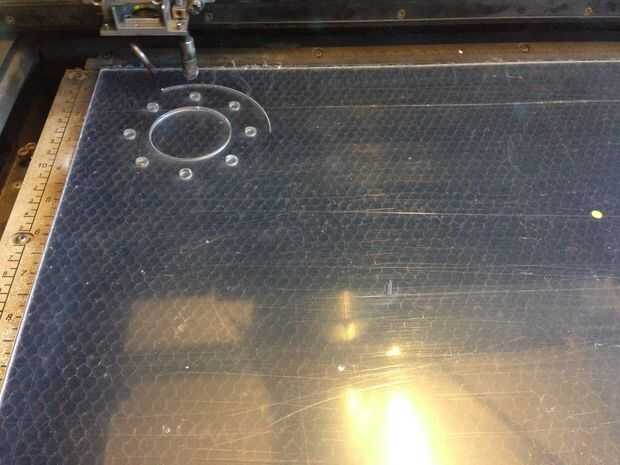

Diseñé una caja de moldeo rápido que era una gran plaza para mayor en anchura que el diámetro de mi lente pulido Monte 1 en la parte inferior y 4 igual tamaño rectángulos de la misma longitud que el ancho del rectángulo pero 2 en altura. Una vez mi caja lados y lente plantilla montajes fueron cortado sobre el láser de Epilog en Autodesk muelle 9 laser caliente pegué todo juntos, ver las fotos de arriba de la caja de moldeo final.
Añadir arcilla para el molde de Split

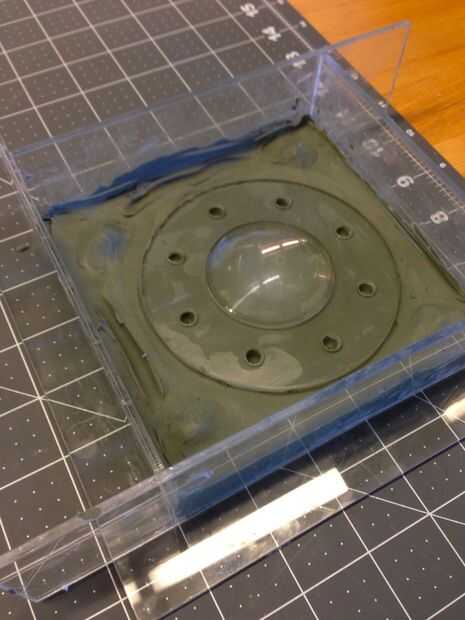

Para diseñar el molde de split usé algunos arcilla plastilina que encontró alrededor de nuestro molde haciendo sitio. Desea una arcilla que no pruebe o pegarse a la silicona que va a verter sobre el molde. una vez que cubrimos el fondo de la caja de molde, presione la lente y pulido jig en la arcilla alrededor de la mitad de su altura, luego alrededor de los bordes de su molde con un palito para tratar de hacer que las esquinas agudas entre la arcilla y el molde. Esto le ayudará a darle bordes limpiador al verter la resina para el molde del molde. Este video de Smooth-On explica muy bien este proceso.
