Resistencia controlada por alarma (5 / 13 paso)

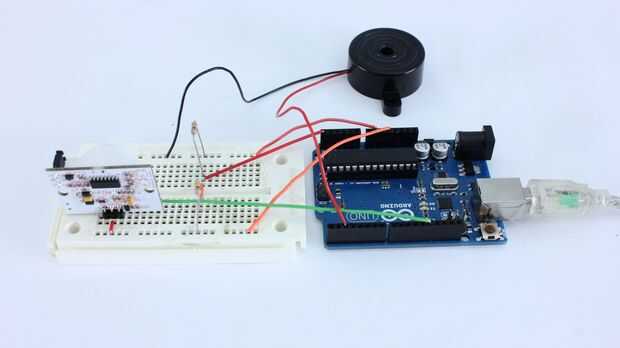

Paso 5: Prototipo del sistema en un protoboard

Una vez tengas el código, puede conectar todas las partes externas. La forma más sencilla de hacerlo es con un protoboard. Esto le permitirá hacer conexiones temporales a prueba de todo.

Conecte el sensor de movimiento para el pin de 5V, el pin GND y pin digital 13. Conecte el cable negro del zumbador a la tierra y conecte el cable rojo al pin digital 2. Por último, conecte una de las resistencias al pin de 5V y el pin analógico 5. Conecte la resistencia de otro a GND y el pin analógico 5.

Antes de enchufar la placa Arduino Retire una de las resistencias de la placa. Luego conecte la placa Arduino al ordenador con un cable USB y cargar el código. Una vez que la carga está completa el sistema debe comenzar inmediatamente funcionamiento.

Para armar el sistema, introduzca la resistencia en la Junta donde estaba. Después de ajuste firmemente en su lugar, volver a retirarlo. Tan pronto como el Arduino detecta la resistencia, comenzará a activar la alarma. Después de un retraso de 10 segundos, se activará el sensor de movimiento. Cuando se detecte movimiento, habrá un breve pitido de advertencia y diez segundos después la alarma será herida. Para desactivar la alarma, introduzca la resistencia en protoboard. La alarma debe parar inmediatamente. Después de dos segundos, la alarma se desactivará. Ahora ya puede quitar la resistencia y la alarma entrará en modo de espera (desactivado) o puede dejar la resistencia en y se restablecerá el sistema.
