Resistencia controlada por alarma (6 / 13 paso)

Paso 6: La soldadura de las piezas en un tablero de Perf

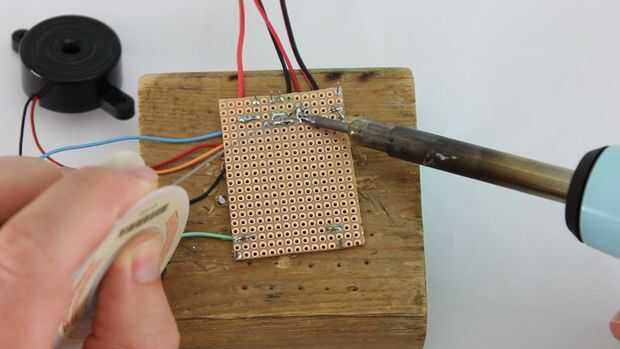

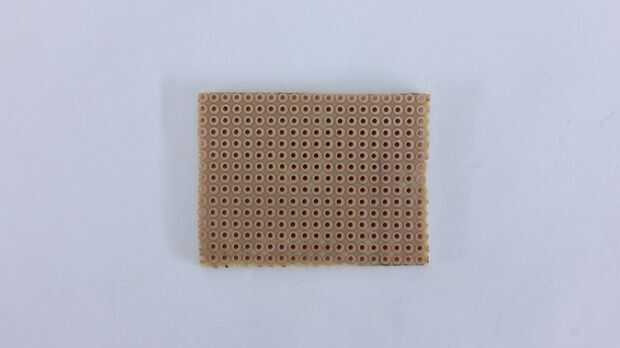

La forma más sencilla de soldar los cables y componentes entre sí es con un pedazo de tablero de perf. Este permite que montar las piezas donde deben ser y hacer personalizado suelde las conexiones entre ellos. La Junta de perf entonces puede conectarse a la placa Arduino con los cables de puente o pins de cabecera.

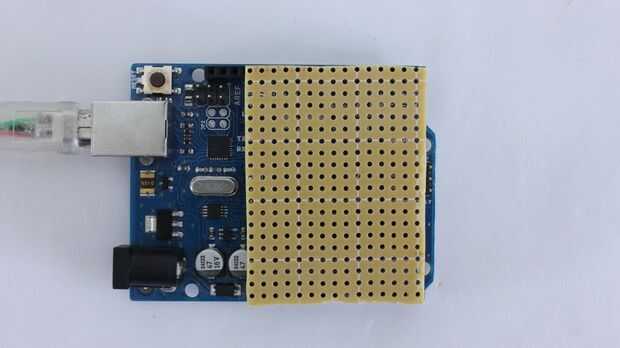

Decidí hacer un protoshield de bricolaje básico que se conecte directamente a la placa Arduino. Alineados los orificios en el tablero de perf con los agujeros de perno en el Arduino y he marcado la ubicación de los agujeros que conectarse.

Ahora usted necesita algunos cables de conector. Puede utilizar conectores de cabecera o puedes hacer tu propio con alambre o clips o la recortada lleva otros componentes eléctricos. La soldadura a los agujeros de perno donde conectará a Arduino.

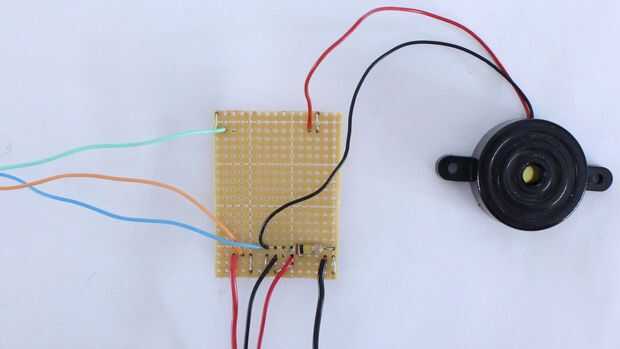

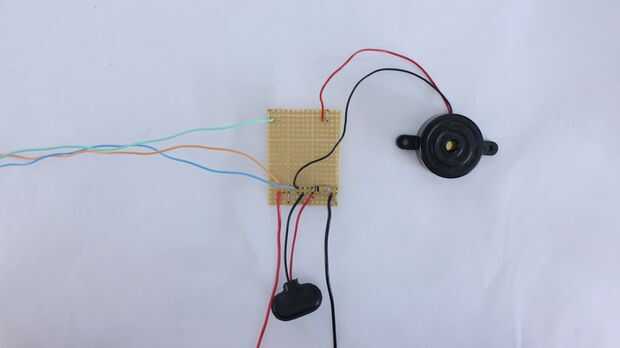

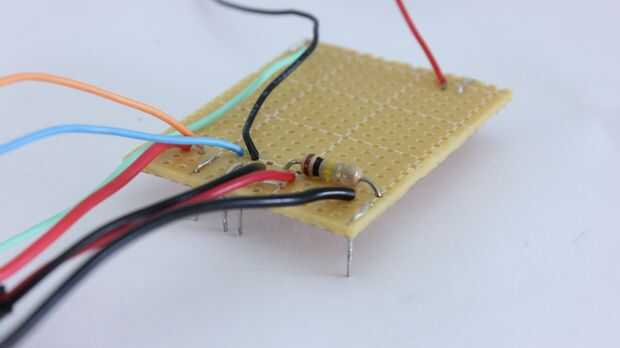

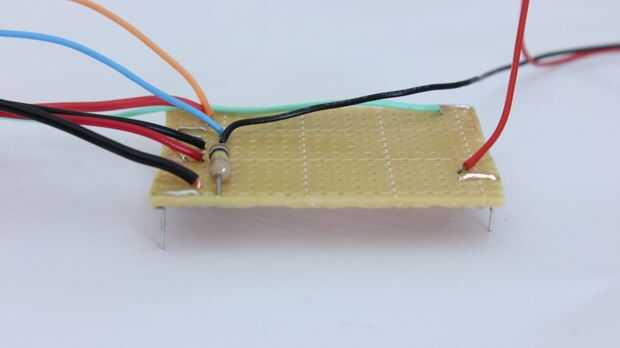

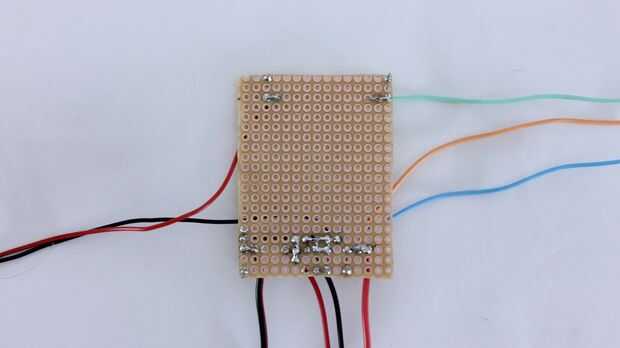

Luego suelde los cables de puente, el conector de la batería de 9 voltios, el timbre y una de las resistencias. En lugar de la segunda resistencia, añadir dos más puente los cables que se conectarán a los bornes en la caja.
