Resistor Color Code Calculator con Arduino (2 / 13 paso)

Paso 2: Construcción de la caja

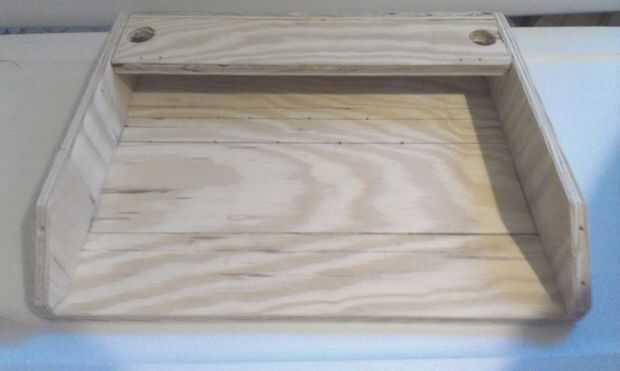

Comienzo cortando las seis piezas que hacen que el recinto, la primera pieza sería la base (pieza de la parte inferior).

Pieza de 1) agarre 11/32", 2' x 2' hoja de madera contrachapada y corte una 14" x 11".

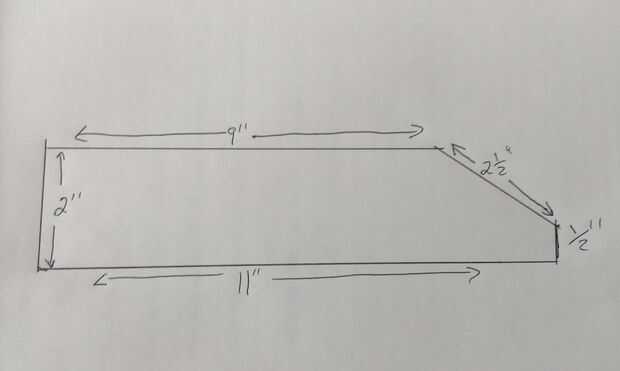

2) cortar las piezas laterales, (ver figura 2) para las mediciones.

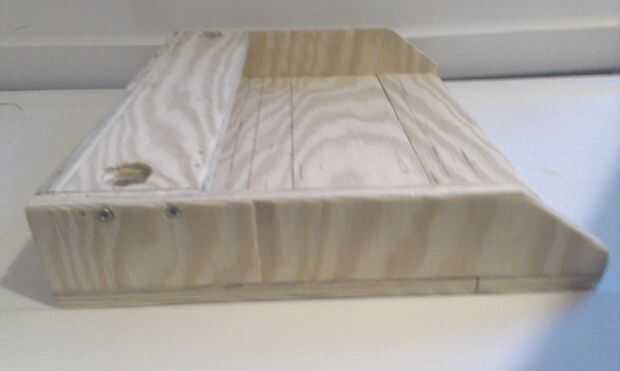

3) cortó una 13 1/8 "x 2" pieza, esta es la parte trasera del recinto. (Ver imagen 4)

4) cortar una 13 1/8 x 2 1/2 pieza y perfore dos orificio de 1" a cada lado. Esta es la pieza superior del recinto.

(ver imagen 5) para las mediciones.

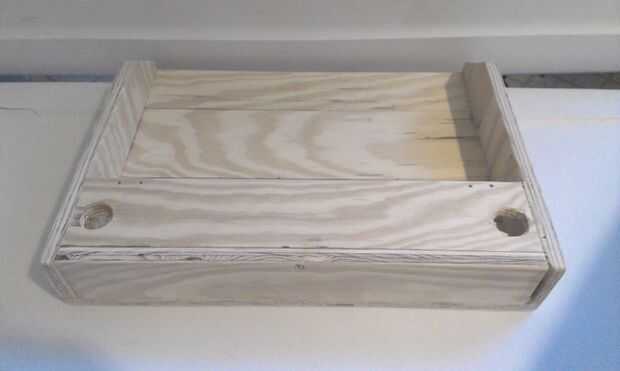

5) armar la caja, utilice #6 x 3/4 "tornillos para madera.

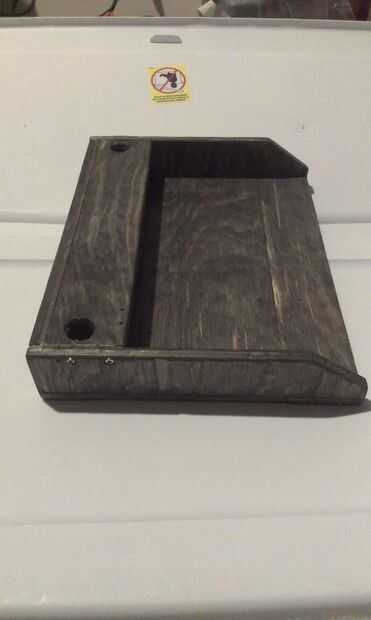

6) después de la caja se ha montado, es hora de arena y del recinto de la mancha. (pix 6)
