Resistor Color Code Calculator con Arduino (8 / 13 paso)

Paso 8: Instalación de los componentes electrónicos

decidí ir con el Arduino UNO en un protoboard para mantener el presupuesto bajo. Puede usarlo que quieras como puede subir el sketch de Arduino.  Hay una muy buena guía paso a paso sobre cómo armar el Arduino UNO en un protoboard. Aquí está el enlace

http://www.Jameco.com/Jameco/Products/ProdDS/2151259.pdf

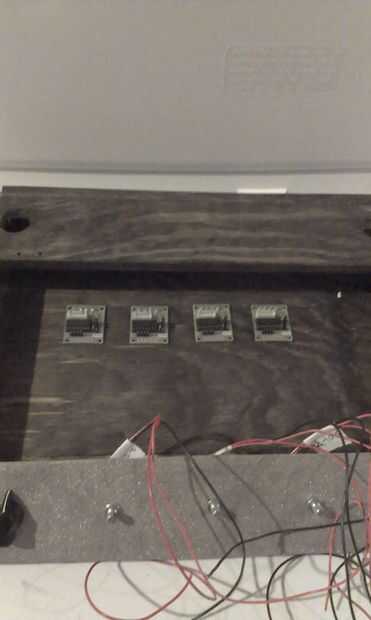

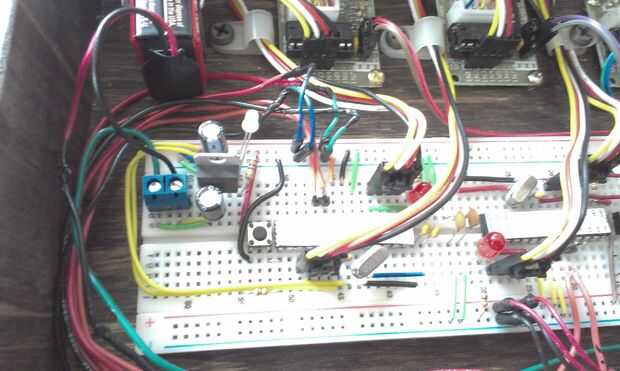

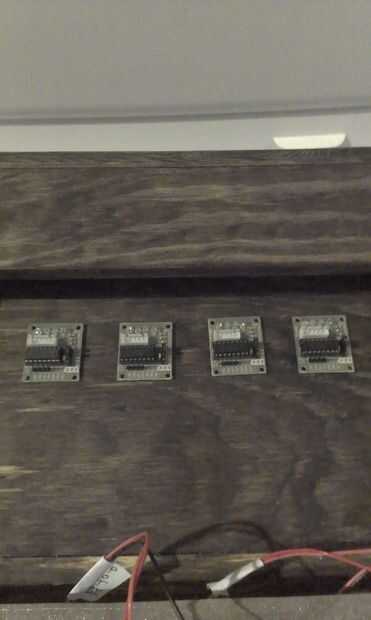

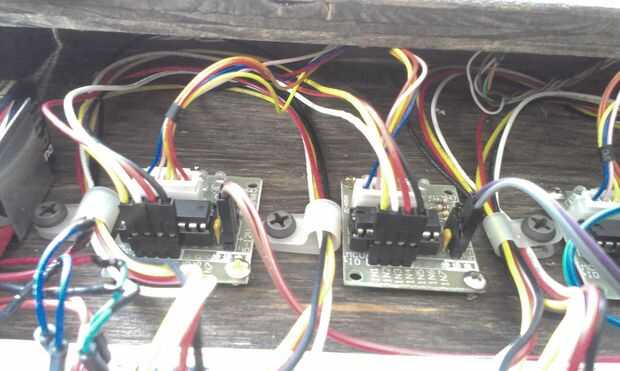

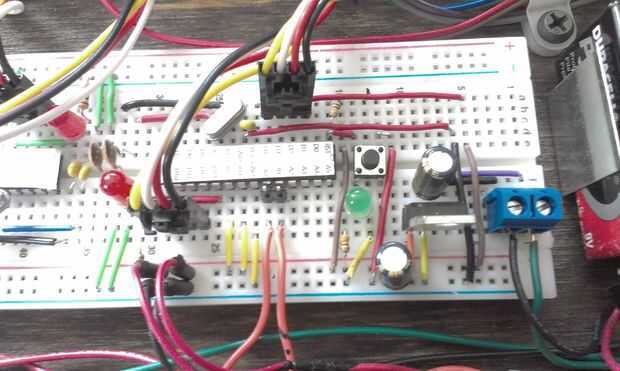

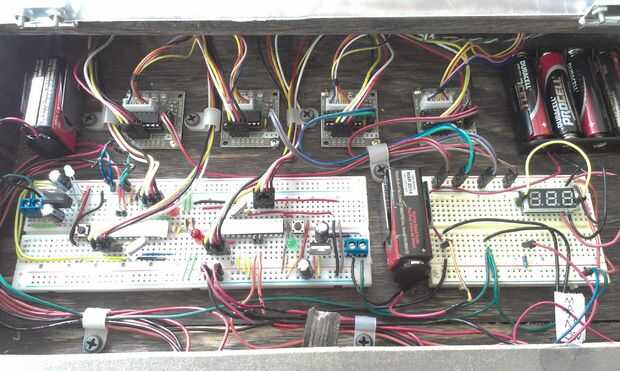

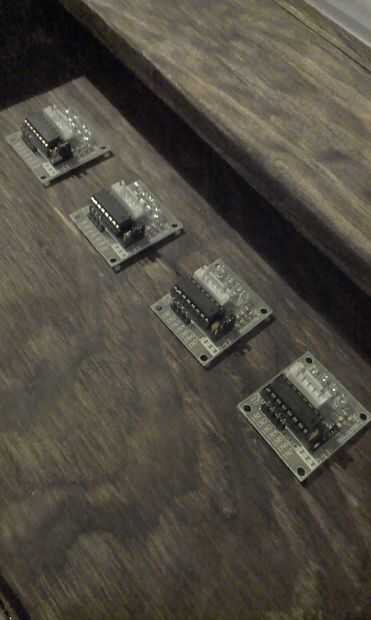

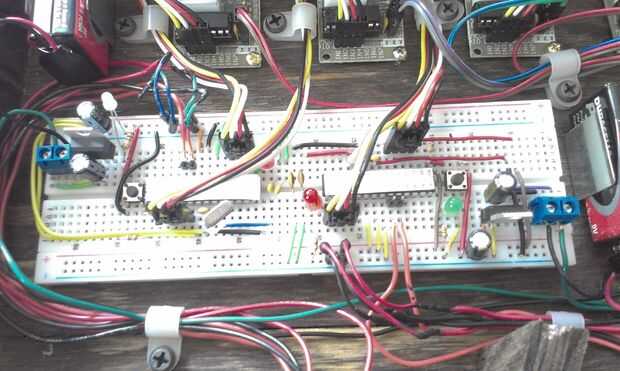

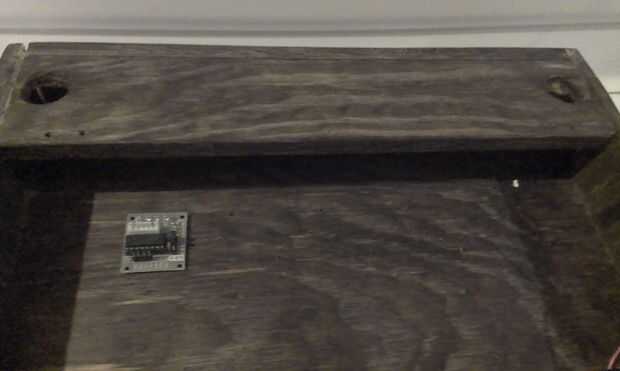

Recuerde que usted necesita construir 2 de estos. Una vez listo, comienza colocando a los controladores de motor paso a paso en la parte superior dentro de la caja en unos 2 1/4" de centro a centro entre sí). Atornillar las tablas del conductor abajo uno a cada lado enfrente de esquinas. (Fig. 1,2,3). Ahora coloque el tablero de pan con los Arduinos en él en la parte inferior izquierda de la caja, el 2 º pan y colocarlo en el nivel de esquina inferior de lado derecho con la primera tabla de pan. Pele apagado el forro papel de exponer el adhesivo en la parte posterior de los tableros de pan en lugar de hacia abajo y presionar en ella durante 2 minutos.

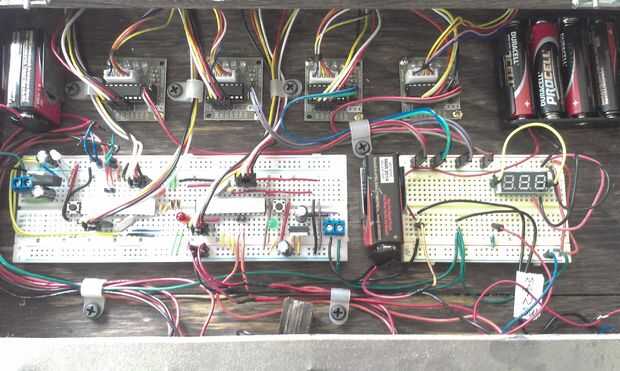

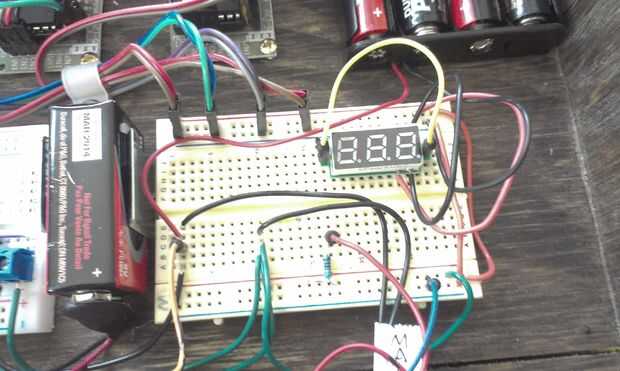

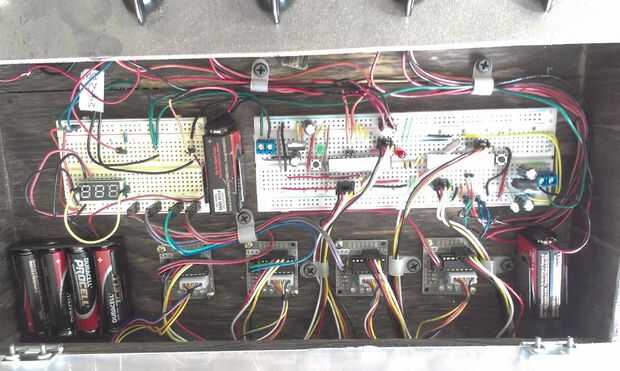

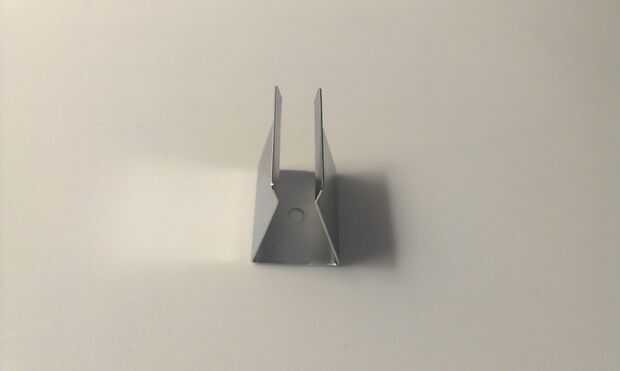

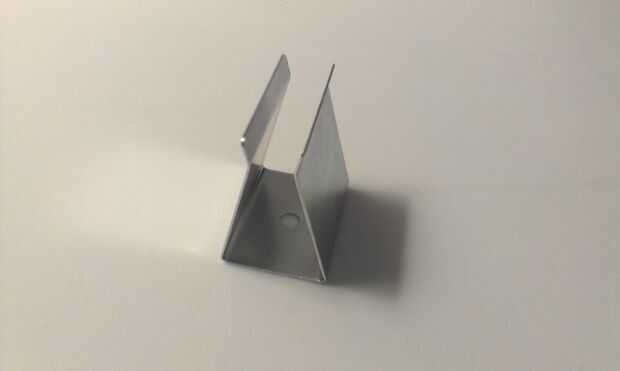

A continuación coloque el soporte de batería 9v uno en el lado izquierdo del tablero de pan izquierdo y coloca el sostenedor de batería de 9v otros entre ambas placas de pan. Les atornille. Y pasado de rosca el paquete de baterías AA en la esquina superior derecha de la caja. ver fotos de referencia.
